Node Red Chart erstellen mit zwei Temperaturen

[Tomate]

Hallo erstmal…

ich bin blutiger Anfänger beim Thema Node Red.

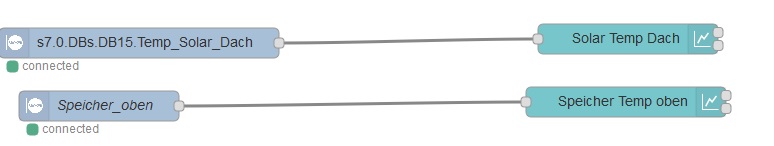

Ich habe zwei Temperaturen und getrennt von einander bekomme ich einen Chart hin. (s. Chart.jpg)

Jetzt möchte ich die beiden Temperarturen und ein Bool (Pumpe läuft) in einem Chart darstellen.

Vermulich mit Hilfe einer Funktion.

Hier bräuchte ich Hilfe, bzw. Vorschläge.

-> Funktion mit mehreren Eingängen oder ganz anders.....?

Danke für eure Vorschläge, bzw. Hilfe

[Tomate]

Hat keiner eine Idee für mich, oder bin ich im falschen Forum?

:shock:

[Jeeper.at]

Was verwendest du um die Daten aufzuzeichnen?

Als Vorschlag würde ich den SQL Adapter nehmen. Dann kann man diese Daten mit dem FLOT Adapter klasse Diagramme machen.

Lg

Günther

[Tomate]

Zunächst würde ich gerne das Ganze im Node Red Dashboard anschauen.

zwei Temperaturen und Pumpe ein in einem Chart.

Was muss ich in Node Red tun?

Danke für deine Antwort

[Homoran]

@Tomate:

oder bin ich im falschen Forum? `

Geht es hier um den IoBroker Adapter oder um node red standalone?

Gruß Rainer

[Tomate]

iobroker mit Node Red Instanz

[Jeeper.at]

Ok, nur mit Node Red kann ich leider nicht helfen, verwende ich nicht.

Lg

Günther

[Tomate]

Was wäre denn das "richtige" Node Red Forum.

Am Besten noch in deutsch…

(-:

[liv-in-sky]

hilft dir diese seite ?

http://noderedguide.com/tutorial-node-r … n-a-chart/

[Tomate]

Hi liv-in-sky,

über die Seite bin ich auch schon gestolpert.

Das Problem ist, das ich mehrere Temperaturen als Input habe und ich nicht weiß, wie ich diese in einer Funktion bearbeiten muss, damit ich beide Temperaturen in einem Chat sehe.

[liv-in-sky]

wie und wann kommen deine daten an? vielleicht musst du erstmal die daten sammeln und dann durch die function für die beiden kurven" leiten. du musst also die beiden temps in eine message bringen

[liv-in-sky]

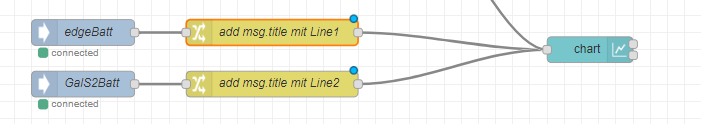

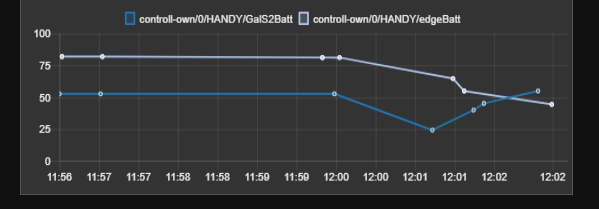

habe es so mit meinen 2 akkuständen gemacht

in der change node steht einmal Line1 und in der anderen Line2

man muss die daten nicht sammeln

[liv-in-sky]

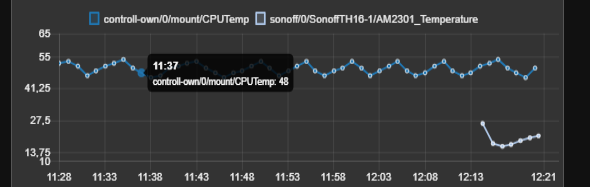

hab noch einen temp graph - zeigt cpu temp und einen sonoff temp messer (monmentan im kühlschrank)

[Garf]

@Tomate:

Das Problem ist, das ich mehrere Temperaturen als Input habe und ich nicht weiß, wie ich diese in einer Funktion bearbeiten muss, damit ich beide Temperaturen in einem Chat sehe. `
Aber eigentlich wird es dort doch im Ansatz gezeigt. Na ja gut zum Teil wenigstens. Ausprobieren muss man dies sicher selber mal. Bisher hatte ich selber diese Anforderung zwei Werte in einem Chat darstellen zu wollen noch nicht.

Den Zustand der Pumpe als Grafik darstellen zu wollen erschließt sich mir allerdings nicht. Die Pumpe ist entweder an oder aus. Und dann noch zusammen mit den Temperaturen?

Vielleicht hilft dir dies noch weiter: https://diyprojects.io/node-red-dashboa … 3l8_bhCRPZ

Ansonsten gibt es ja bereits schon super Tipps hier. Muss ich bei Gelegenheit auch mal testen.

[liv-in-sky]

vielleicht liefert die pumpe noch energiewerte oder laufzeiten als varablen/ausgabewerte ?

man kann eigentlich alle werte in ein diagramm aufnehmen - das problem könnte sein, das die anzeigewerte der y-achse nicht zusammen passen - dann müßte man einen umrechnungsfaktor mit einbringen

[Garf]

@liv-in-sky:

vielleicht liefert die pumpe noch energiewerte oder laufzeiten als varablen/ausgabewerte ? > Jetzt möchte ich die beiden Temperarturen und ein Bool (Pumpe läuft) in einem Chart darstellen. `
Sieht für mich nach EIn und Aus aus. Aber ich kann mich auch irren.
@liv-in-sky:

man kann eigentlich alle werte in ein diagramm aufnehmen - das problem könnte sein, das die anzeigewerte der y-achse nicht zusammen passen - dann müßte man einen umrechnungsfaktor mit einbringen `
Und genau dort liegt das Problem begründet. Mal bei der Theorie bleibend er möchte den Betrieb der Pumpe darstellen, so läge der Auszustand sogar auf der x-Achse.

Kannst Du bitte noch erklären, wie du die Werte an das chart übergibst. Ist mir im Moment leider noch etwas unklar.

Danke.

[liv-in-sky]

die datenpunkte vom iobroker z.b. edgebatt sind einfache zahlen, die von iobroker kommen (über tasker vom handy wird der akku an iobroker gesendet) - bei jedem geänderten wert wird dier flow gestartet.

danach geht es in eine change-node (jeder wert braucht eigene change-node) - dabei wird der msg.payload ein msg.title hinzugefügt. dieser muss Line1 oder Line2 … sein. die chart-node weiß, was sie damit machen muss

das ist alles

[Garf]

@liv-in-sky:

danach geht es in eine change-node (jeder wert braucht eigene change-node) - dabei wird der msg.payload ein msg.title hinzugefügt. dieser muss Line1 oder Line2 … sein. die chart-node weiß, was sie damit machen muss `
Bis zum change-node konnte ich alles nachvollziehen, dass mit dem msg.title und dem chart-node muss ich dann wohl mal ausprobieren. Danke für die Info.

[liv-in-sky]

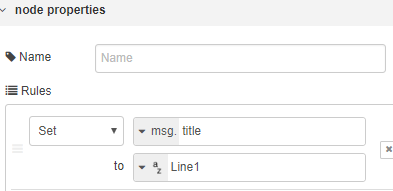

oben ist ein bild der change node - mittleres bild der 3er serie

[Tomate]

Genau so hätte ich es gerne.

Was genau verbirgt sich hinter:

edgeBatt

GalS2Batt

set.msg.titel

chart

also die Konfiguration meine ich….
