Wenn/dann API Link öffnen

[paul53]

@FlowBde sagte:

sobald mein Pager auslöst wird ein GPIO geschaltet welcher als Eingang konfiguriert ist.

Ändert sich dabei der Wert des Datenpunktes (Reiter "Objekte") ?

[FlowBde]

@paul53 nein

[FlowBde]

@paul53 das ist das Ziel mag sein dass ich es ein wenig blöd erklärt habe

[paul53]

@FlowBde Du schaltest jetzt gegen 3,3 V (Pin 1). Hast Du mal versucht gegen GND zu schalten ?

EDIT: Ich nehme an, dass man über den Adapter nicht die internen Pullups und Pulldowns aktivieren kann ? Dann ist auf jeden Fall ein Widerstand (2,2 ... 10 kOhm) gegem GND zu empfehlen, wenn gegen 3,3 V geschaltet wird.

[FlowBde]

Interner pullup und pulldown sagt mir persönlich garnichts, was aber warscheinlich ein Widerstand ist. Was auch erklären könnte, warum mein Pi nach dem Brücken vom 3,3 V GPIO und dem GPIO 17 nicht mehr gemacht hat ....

Ich bin einfach zu blöd dafür oder ?

Ich hau dir in den Anhang nochmal ein Bild, was das ganze nochmal besser erklärt.

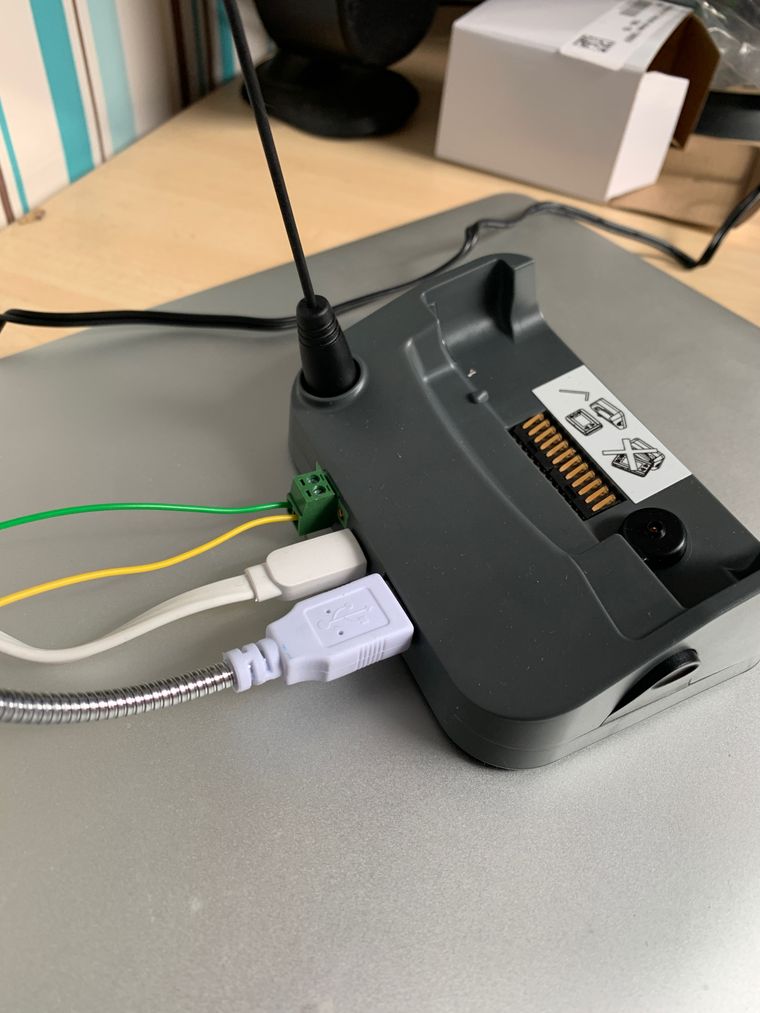

Auf dem Bild ist die Station meines Pagers zu sehen, Gelb = 3,3V vom RB GPIO. Das ganze wird in der Station des Pagers beim auslösen geschaltet. Dadurch bekommt Grün, welcher beispielsweise an GPIO 17 angeschlossen ist, die spannung von 3,3 V. Wenn ich dann vorher den GPIO 17 als eingang definiert habe, dürfte der doch ein "wahr" Signal bekommen oder sehe ich das falsch ?

[paul53]

@FlowBde sagte:

Wenn ich dann vorher den GPIO 17 als eingang definiert habe, dürfte der doch ein "wahr" Signal bekommen

Zumindest ein "high", was nicht "wahr" entsprechen muss. Da die Eingänge sehr hochohmig sind, kann es ohne Pulldown-Widerstand gegen GND lange dauern, bis nach Öffnen des Kontaktes wieder "low" erkannt wird.

EDIT: Versuche es mal so:
Pin 1 (3,3 V) -- Kontakt -- Pin 11 (GPIO 17) -- Widerstand -- Pin 14 (GND)

[FlowBde]

und wie soll ich das realisieren ? Das ist das was ich nicht verstehe Gelb an 3,3V, Grün an GPIO17, dann (Welcher wiederstand), dann GND soll ich mir das auf ne platine löten ? ich hänge irgendwo in meinem Kopf

[paul53]

@FlowBde sagte:

Gelb an 3,3V, Grün an GPIO17

Wie hast Du das jetzt gemacht.

@FlowBde sagte in Wenn/dann API Link öffnen:

Welcher wiederstand

Hast Du keine Widerstände in der "Bastelkiste" ?

[FlowBde]

ich bin ganz neu auf diesem pflaster und habs mir einfacher vorgestellt

[FlowBde]

quasi wie bei einer Siemens logo: eingang erkennt 3,3 volt unnd ich kann nen signalzustand auslesen war dann wohl nichts
