Ampere Berechnung

[Ralla66]

@Aphofis
In der Webgui Tasmota siehst du ADS 0 bis 3 ?

[Aphofis]

@Ralla66
Nein leider nicht!
Egal wie angeschlossen entweder über Netzteil mit 3,3 oder 5 Volt oder am ESP8266 an 3,3 Volt sehe ich nix

[Ralla66]

@Aphofis
würde mal davon ausgehen das deine NodeMcu mit Tasmota geht.
Also kann das am ADS liegen.
Spannung 3,3 Volt / Ground von der NodeMCU sollte sauber sein.
Also ok.
Bleibt nur noch SDA / SCL.
Fällt mir nur ein SDA / SCL vertauscht, falscher GPIO an der NodeMCU oder
ADS defekt.
Nachtrag:
Schau mal hier rein :
https://forum.iobroker.net/topic/13789/druckmessung/72
Der entscheidende Satz:
Beim Compilieren der Tasmota Firmware muss in der user_config.h die Unterstützung für den ADS1115 aktiviert werden!

[Aphofis]

@Ralla66
Ich hatte schon einen zweiten ads gekauft!
Pin Stecker mit 380 grad gelötet war ca 2-3 Sek. An einem Pin mit Lötzinn dran.
Daran kann es auch nicht liegen.
Lötstellen mit Lupe auf kalte Lötstellen kontrolliert.
Ich teste das heute Abend noch mal und Pin Anschlüsse hab ich so oft kontrolliert das sich die Farbe grün und lila in meine Augen gebrannt hat.

[Ralla66]

@Aphofis
Was ist hier mit ?
Beim Compilieren der Tasmota Firmware muss in der user_config.h die Unterstützung für den ADS1115 aktiviert werden!
Du hast die user_config.h angepasst ?

[Aphofis]

@Ralla66
Ja hatte ich mehrfach erstellt und die user config angepasst mit ads normal und i2cdev

[Ralla66]

@Aphofis
Ja ok,
dann bleibt ja nur SCL / SDA oder unsaubere Spannung am ADS.
Weitere Test jetzt ohne Oszilloskop wirds schwierig.
Das in der Tasmota WebGui keine ADS zu sehen sind liegt wohl eher an
der Communikation NodeMcu und ADS.
Per I2C kann man ja auch andere Elemente anschließen.
Dann erkennt Tasmota ja den ADS nicht.
Bin mal weg denken was man noch prüfen kann ohne Oskar
Haste ein Arduino da oder einen I2C Sensor ?
Bin hier am lesen:
http://www.netzmafia.de/skripten/hardware/RasPi/Projekt-ADS1115/index.html
Nicht das ADDR und Alert zwangsweise angeschlossen werden müssen.
Nachtrag,
Nicht das ADDR bei dir schwebt, leg den mal an Ground, solltest dann Adresse 0x48 haben.
ADDR muß beschaltet sein !
Alert schau ich mal ins Datasheet was das bedeutet.
Nachtrag 2,
Link:
http://www.ti.com/lit/ds/symlink/ads1115.pdf
Alert bin ich mir nicht sicher, in der Standartbeschaltung hier Seite 31 Punkt 10.1.1 hat Alert VDD über
den 10k Pullup.
Link:
http://henrysbench.capnfatz.com/henrys-bench/arduino-voltage-measurements/arduino-ads1115-module-getting-started-tutorial/
Schließe mal bitte ADDR an GND an und bleib bei 3,3 Volt.

[Aphofis]

@Ralla66 hatte ich alles schon getestet mit Addr an gnd
Ich sagte ja hab alle möglichen Variationen durch
Ich weiß eine Nadel im Heu Haufen per Ferndiagnose ist immer schwer zu finden

[Ralla66]

@Aphofis
Teste den ADS mal am Arduino, Raspi, Wemos oder sonst was.
Oscar haste ja wahrscheinlich nicht.
Bestelle mir auch mal einen ADS.
Das will ich jetzt wissen
Haste vielleicht ne Adresse wo der kostengünstig innerhalb von max 5 Tagen geliefert wird ?
6 Wochen aus Fernost dauert mir zu lange.

[Aphofis]

@Ralla66
Ich hab einen Arduino mit NodeMCU integriert aber ich schnelle es mit den Jumpern nicht um das Gerät normal aus Standard Arduino Mega zu stellen

[Ralla66]

@Aphofis
Arduino mit NodeMCU integriert sagt mir nix.
Betreibe mal die NodeMCU alleine nur mit Tasmota und ADS.
Denke das läuft.
Bestellt ist, kann dann mittesten wenn er da ist.

[Aphofis]

@Ralla66
Teste ich nachher

[Ralla66]

@Aphofis
ich werde dann testen mit:
NodeMcu an USB
klar ist ja,
config.h
Generic D2 SDA,D1 SCL
ADS ADDR an GND
ADS an der NodeMcu 3,3 Volt

[Aphofis]

@Ralla66
Ich könnte mir auch für den Fall das die gesamte Last nicht langt die stepdown LM2596 gegen XL4015 mit 5A beziehungsweise einstellbarer ampere Zähl austauschen.

[Ralla66]

@Aphofis
5 A wäre zu empfehlen,
solange du deine Stripe nicht mit voller Helligkeit betreibst muß aber die NodeMcu richtig laufen.
Mal gerechnet 30 ma pro Led macht ca 1,2 A, der Rest muß für die NodeMcu reichen.
Für deinen Max Betrieb Stripe plus NodeMcu 2 x , macht ja 60 ma pro Led plus min 800 ma für 2 NodeMcu.
Wo hängt denn der Fütterungsautomat mit 3,6 Volt dran ?
Doch wohl nicht an der NodeMCU oder ?

Mal ne Idee, warum kein PC Netzteil.
Für deine Anwendung optimal, da genug Leistung.
Saubere Spannung hast du dann auch.
Zumal auch alle Spannungen vorhanden sind die du brauchst.
Gibt es auch mit 130 Watt.
Bsp. Link:
https://www.pollin.de/p/pc-netzteil-compucase-hex-300ta-2wx-300-w-80-bronze-pulled-703606

[Aphofis]

@Ralla66
Hatte ich auch schon überlegt. Ich habe noch ein LED 24 Volt Netzteil mit 10 Ampere

[Ralla66]

@Aphofis
bin gerade am vorbreiten,
Arduino und Wemos D1 sind für Tests vorbereitet.
Die NodeMcu hat zicken gemacht.
Geflasht habe ich mit IDE.
Wenn ich nur Only Sketch flashe werden die Einstellungen im Flashspeicher nicht übernommen.
Nur bei All Flash Contents wird der Flashspeicher komplett überschrieben.
Läuft jetzt mit einem BME 280 I2C Sensor als Test.
Bin mal gespannt wenn der ADS da ist.
Warum habe ich geschrieben.
Deinen Flashspeicher hast du komplett überschrieben nach Änderung ADS aktiv ?

[Aphofis]

@Ralla66 Ich flashe mit NodeMCU PY Flasher oder Online über Workspace und beim PyFlasher Flashe ich immer mit Yes Wipe all Data.
Sollte also komplett überschrieben werden.
Arduino IDE zickt bei mir rum Problem mit Json 5 und 6 und ich bekomme das Problem nicht gelöst.
Atom auf MAcBook hat auch ne halbe Tonne Fehler obwohl ich mein MacBook so eingerichtet hatte wie in einer beschreibung wie man mit Atom die development Version einbindet, einstellt und compiliert.
Nur klappt es leider nie! ADS ist auch ohne angeschlossene geräte nicht sichtbar egal welcher von beiden.
Ich denke nicht das ich zweimal ein ADS crashe nur durchs anlöten des Pin Riegels.
Habe auch eine 4 und 1 MB blank Firmware vorher aufgespielt und dann die eigentliche Firmware.
Aber ich bin gespannt was bei dir mit dem NodeMCU und dem ADS rauskommt.

[Ralla66]

@Aphofis
so ADS ist da, erste Testergebnisse mit Wemos, Node MCU und Tasmota.
Beide verhalten sich gleich.
ADS wird erkannt sendet auch Daten.
Leider die falschen oder eben nicht in Volt.
Beim Arduino ist 17591 was auch immer 3,2983124 Volt.
16607 was auch immer ist 3,1138124 Volt.
Muß sich wohl um ein Faktor handeln, Frage ist welcher ?
Ohne Belegung A0 bis A3 bekomme ich ca. 3000 was auch immer angezeigt.
Mit Belegung habe ich ca 3000 was auch immer auf nicht belegte Pins und
ca. 17000 was auch immer auf dem belegten Pin laut Tasmota Anzeige.
In Tasmota die GPIO gewechselt keine Veränderung.

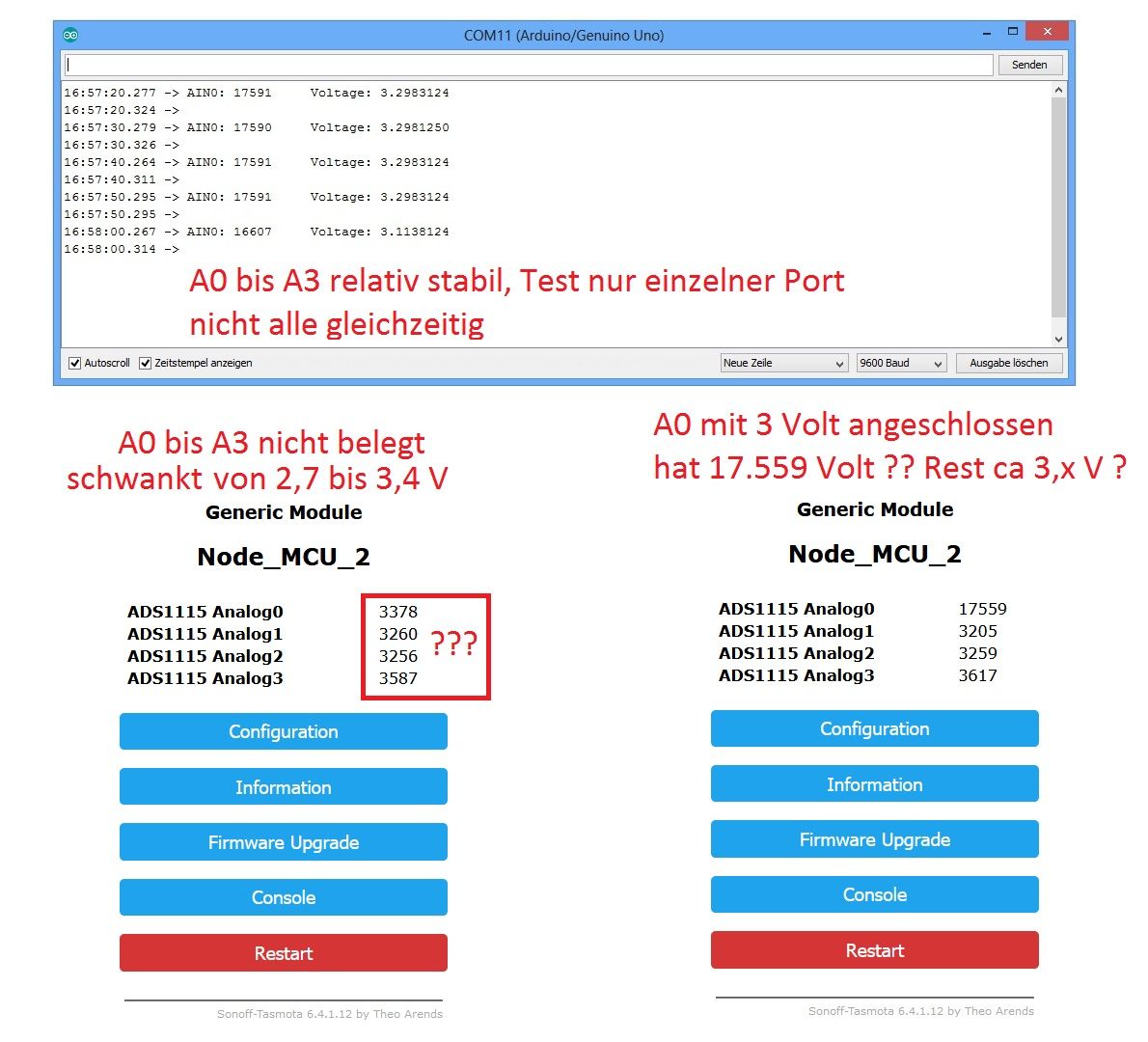

Bild anbei,
soweit passt das ja bis auf den Faktor.
Faktor wäre dann 5333,3335 , 17591 was auch immer / 5333,3335 = 3,2983124 Volt.
Denke mal falsch beschaltet, braucht wohl ein Pulldown an A0 bis A3.
Würde mal behaupten bei mir läuft der ADS.
ADDR nach GND keine Veränderung.
Geh mal auf die Suche woran es liegt.

Config :
config.h verändern
Generic D2 SDA,D1 SCL
ADS VDD an der NodeMcu/ Wemos 5,x Volt.
A0 bis A3 testweise mit 3,3 Volt der NodeMCU versorgt.

Die maximale Spannungsmessung ist = VDD oder < VDD.

[Ralla66]

@Aphofis
kleiner Nachtrag was dein System betrifft,

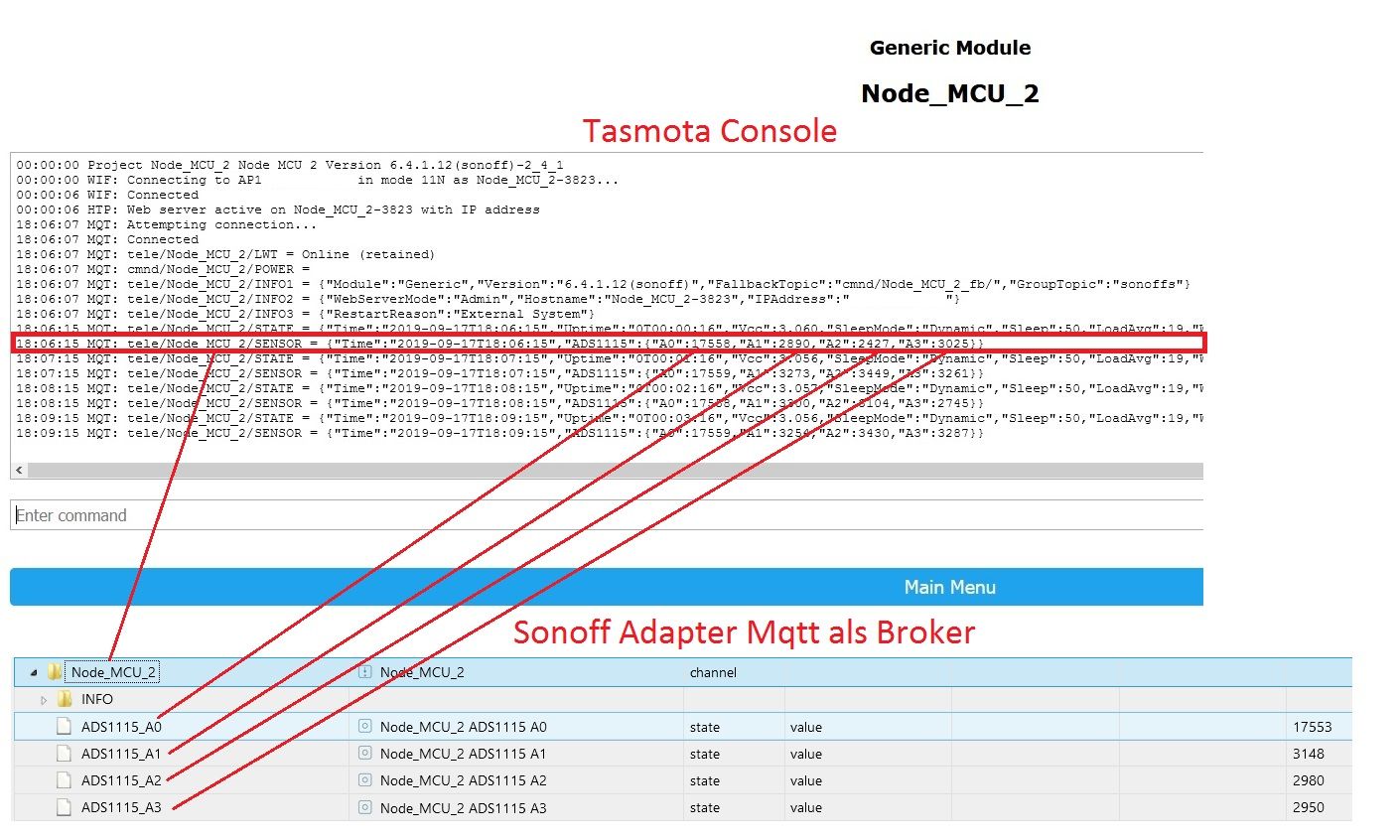

teste doch mal ob die NodeMcu per Mqtt was sendet.
Bei mir ist der Sonoff Adapter Mqtt Broker.
Solltest so was per Mqtt haben dann siehste ob die NodeMcu / Tasmota überhaupt sendet :

Wie die Indianer im wilden Westen.
Einkreisen ist angesagt.

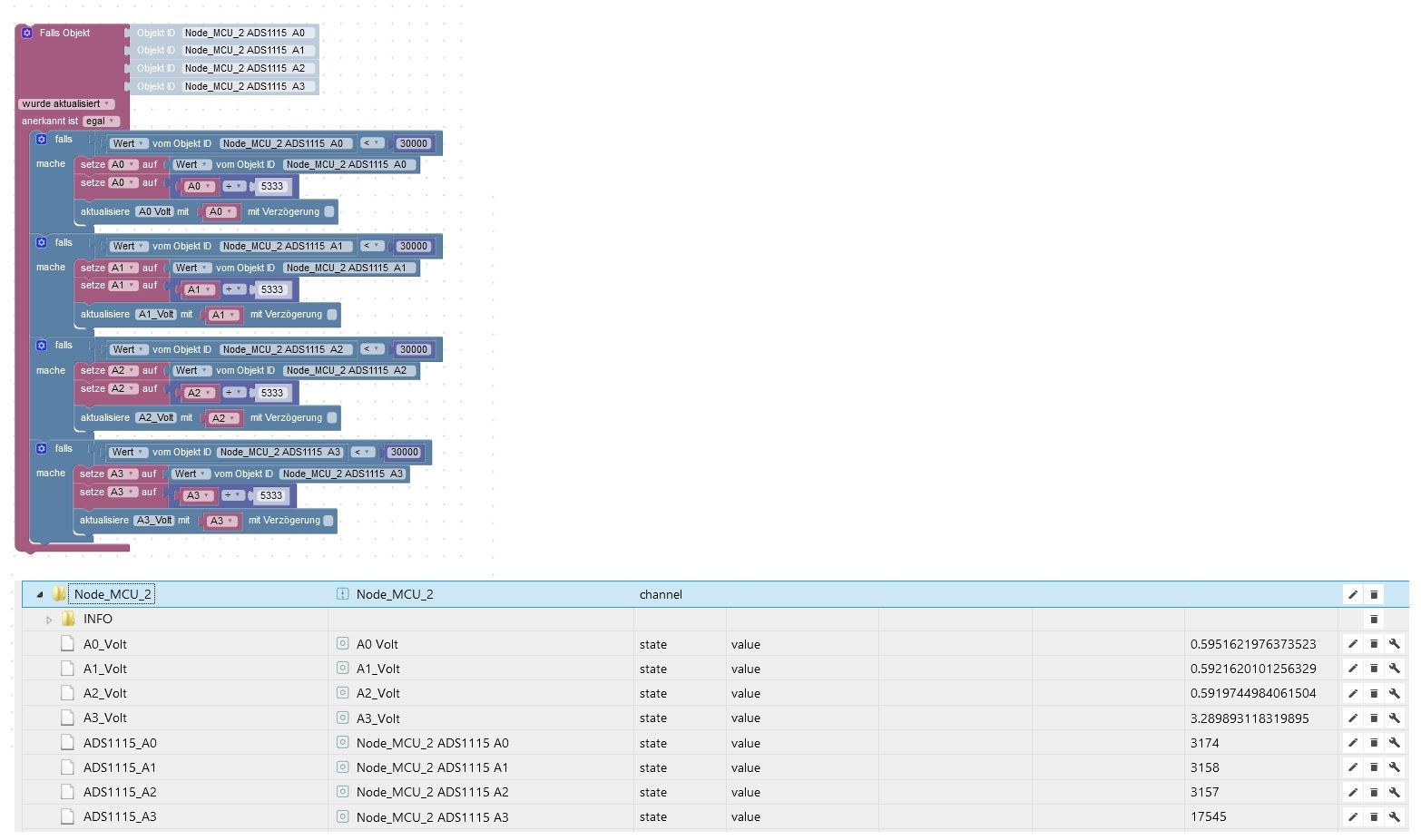

Anbei noch ein kleines Blockly auf die schnelle zur Umrechnung, rennt erst einmal.
30000 sind ungefähr 5,62 Volt.

Wieder dein System, PY Flasher sollte ja Linux sein.
Bin auf Windows unterwegs.
Die Nadel im Heuhaufen wird sein das deine Änderung ADS aktiv nicht übernommen wird.
