Robonect Hx was geht wirklich

[Ralla66]

@Bulli-Bultmann
ist das die Web GUI oder ne APP ?
Welche bitte, Link ?
Multiplexer macht bitte was ?
Danke.

Kamera oder Bremslicht werden an Pin 5 Out auf Ground gezogen mit der Einstellung im HX Kamera
an Out 1 ?
Kann ja nicht sein !
Entweder schaltest du das Bremslicht Pin 5 Out oder die Kamera ein / aus Pin 5 Out .
Beides zusammen behaupte ich mal geht nicht.
Deswegen ja der ESP, kann dann das Bremslicht usw auslagern.
Kamera bleibt an Pin 5.

[Bulli Bultmann]

@Ralla66 Hallo,
habe ne App aus dem Google App Store = Robonect. Das Bild ist von der Web Gui. Sorry kein Multplexer sondern ULN um Out1 und Out2 auf 500mA zubringen.
Links:
https://forum.robonect.de/viewtopic.php?f=163&t=1432
https://forum.robonect.de/viewtopic.php?f=32&t=1259
Wie gesagt Camera is bei mir noch nicht verbaut.
Schau dir mal die beiden Links an.
Ich wollte auch erst nen D1 Mini einbauen. Stromverbrauch ?
Meiner fährt erst am 19:00 Uhr mit Licht. Normal ohne Bremslicht.
Morgen sende ich mal ein Bild.
Gruß UB

[braindead]

@Ralla66 Ich habe meinen Gardena R40li vor einiger Zeit mit Front- und Rücklicht ausgestattet. Ehrlich gesagt nutze ich es aber nicht, weil mein Mäher nur in der Zeit von 13:00 - 18:00 unterwegs ist und da ist es ja in der Regel noch hell.

Spannender finde ich ehrlich gesagt, dass Du planst dem Mäher eine neue Karosserie zu verpassen. Wie möchtest Du das machen? Eine komplett neue Karosserie bauen oder die vorhandene modifizieren?

[Ralla66]

@braindead
Karosse mal sehen was da Überbleibt wenn das obere Gehäuse entfernt wird.
Dachte an Karossen von RC Cars Maßstab 1:6 oder 1:8.
Diese sind ja meist 23 cm breit und 50 cm lang.
Könnte genau zwischen den Reifen passen.
Link

@braindead
Wemos D1 hat so um 70 ma an Verbrauch.

[Ralla66]

@braindead
@Bulli-Bultmann
@opossum

Weiter geht es,
Garage für Robi ist in Bau, der Rohbau wird morgen fertig sein.
Wände und Dach bin ich mir noch nicht sicher.
Eventuell Styrodur Platten.
Fenster liegen im 3D Drucker.
Da eh Tasmota für das Garagentor verwandt wird bekommt die Garage auch eine
Beleuchtung innen und außen mit Led Stripes.

@Bulli-Bultmann, weißt du zufällig wie man die Blinker geschaltet hat ?
Konnte da nichts im Forum erlesen.

Läuft

[Bulli Bultmann]

@Ralla66 Hallo, laut meiner Web Gui, werden die Blinker über die GPIOs oder die outs geschaltet. (Beides ist möglich)
-sonnige Grüße
UB

PS. Es nimmt ja Formen an.

[Ralla66]

Hat gedauert, heute geliefert, jetzt ist aber alles da.
Robonect im Gardena eingebaut rennt schon im IO Robonect Adapter.
Keine Probleme, lief Top.
Rohbau Robi steht soweit.
Freitag gibt es Testläufe.
Wenn das geht kommt der Umbau auf Police Car.

Bilder:

Tor:

Regler:

Decals:

Lightbar:

Und wenn der Wemos klappt kommt noch ein Soundmodul dazu.
So zu sagen Vollausstattung.

[braindead]

@Ralla66 Ich bin wirklich gespannt auf Dein Projekt!

[Ralla66]

@braindead
Man wächst mit den Aufgaben

@Bulli-Bultmann
@opossum

Alle,
habe heute die Cam versucht einzubinden.
Diese hier
Angeschlossen am HX Modul 3,3 Volt, RX, TX und Gnd an Out 2.
Eingeschaltet wird die Cam mit Out 1 an, warum auch immer.

Das Bild der Cam also eine .jpg kann abgeholt werden mit:
http://IP/cam.jpg
Eingebunden in meine Visu mit einem Basis IFrame geht erst einmal.

Fazit, ganz nett, Bild ist gut müsste aber getaktet abgeholt werden.

Entspricht leider nicht ganz was ich mir gewünscht hatte.
Leider braucht das Bild 3 bis 4 Sekunden zum laden.
Wunsch ist ja Nachtfahrten mit Licht im Live Stream.
In alten Modeleisenbahn Projekten H0 hatten wir mal mit dem AI Ball getestet.
Das lief sehr gut im WLan Live Stream.
Denke die wird es werden.
WLan Cam
Alternativ bliebe noch eine Action Cam Brave 6.
Muß noch einmal lesen ob die AI Ball Ton kann.

Probestart werde ich verschieben da das Gehäuse erst Weiß Lackiert werden muß.
Dazu müssen aber die Led Löcher gebohrt sein. Dieses bedingt wieder das die Elektronic
fertig ist.

Soweit so gut.

Ralla

[Ralla66]

Erste Tests mit AI Ball.
Die Camera benötigt 3,3 Volt und hat ca. 350 ma.
Dem entsprechend wird ein DC DC converter verbaut.
Wandler

Da dies ja nur ein Gimmik ist werde ich die Camera per Relais ein / aus schaltbar gestalten.

Die Camera konnte ich erfolgreich im Heimnetz anmelden.
Wer den Live Stream abholen möchte gibt dann ein:
http://IP/?action=stream

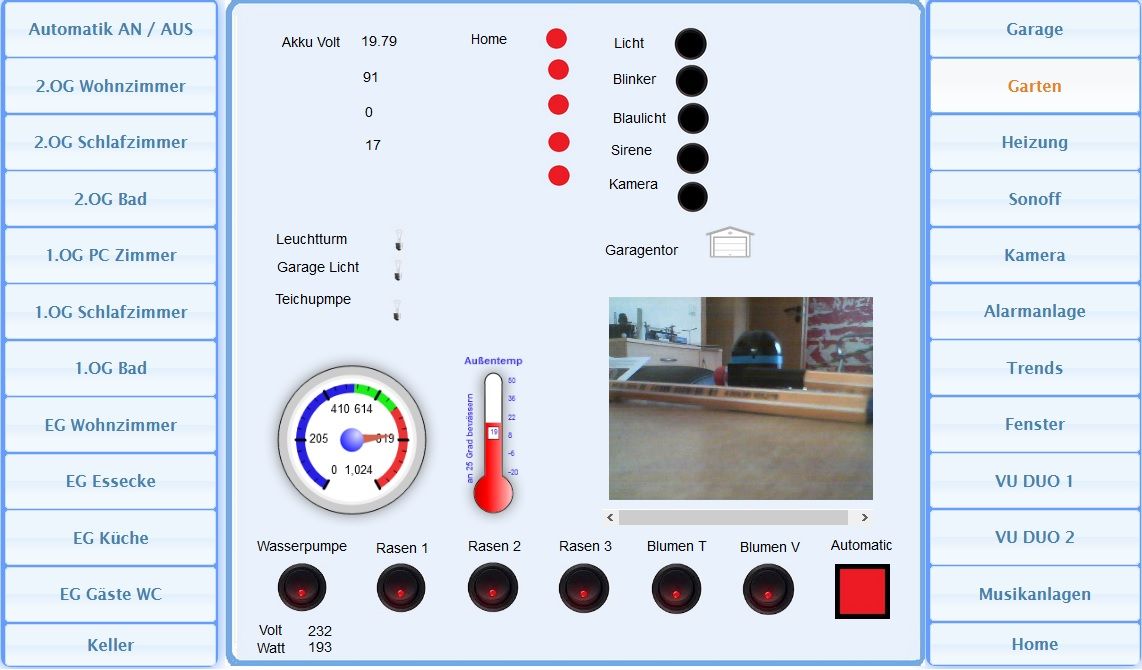

Die Visu ist noch unaufgeräumt, aber das Bild kommt sauber und zügig rein.

Soweit der Ralla
