[gelöst] Fehlermeldung Modbus: Unsupported type "undefined"

Bluefox

Wie sieht dein Objekt system.adapter.modbus.0 aus?

ChristianF

Den Parameter "Type" gibt es nicht:

{
  "common": {
    "name": "modbus",
    "version": "0.3.11",
    "title": "ModBus Adapter",
    "license": "MIT",
    "platform": "Javascript/Node.js",
    "mode": "daemon",
    "loglevel": "info",
    "icon": "modbus.png",
    "extIcon": "https://raw.githubusercontent.com/ioBroker/ioBroker.modbus/master/admin/modbus.png",
    "readme": "https://github.com/ioBroker/ioBroker.modbus/blob/master/README.md",
    "type": "communication",
    "installedVersion": "0.3.11",
    "host": "NAS",
    "enabled": true,
    "news": {
      "0.3.11": {
        "en": "Fix wrong byte count in loop",
        "de": "Fix wrong byte count in loop",
        "ru": "Fix wrong byte count in loop"
      }
    },
    "desc": {
      "en": "ModBus connection Slave or Master",
      "de": "ModBus Verbindung Slave oder Master",
      "ru": "ModBus соединение Slave или Master"
    },
    "authors": [
      "bluefox <dogafox@gmail.com>"
    ],
    "keywords": [
      "ModBus"
    ],
    "config": {
      "minWidth": 1024,
      "width ": 1224
    }
  },
  "native": {
    "params": {
      "bind": "192.168.1.27",
      "port": "502",
      "deviceId": "1",
      "slave": "0",
      "showAliases": true,
      "round": "2",
      "poll": "10000",
      "recon": "60000",
      "pulsetime": "1000",
      "maxBlock": "100",
      "disInputsOffset": "10001",
      "coilsOffset": "1",
      "inputRegsOffset": "30001",
      "holdingRegsOffset": "40001"
    },
    "disInputs": [],
    "coils": [],
    "inputRegs": [],
    "holdingRegs": [
      {
        "_address": 40080,
        "name": "VAC L1-N",
        "description": "VAC L1-N",
        "unit": "",
        "type": "uint16be",
        "len": "1",
        "factor": "0.1",
        "offset": "0",
        "role": "level",
        "room": "",
        "poll": false,
        "wp": false,
        "cw": false,
        "address": 79
      },
      {
        "_address": 40081,
        "name": "VAC L2-N",
        "description": "VAC L2-N",
        "unit": "",
        "type": "uint16be",
        "len": "1",
        "factor": "0.1",
        "offset": "0",
        "role": "level",
        "room": "",
        "poll": false,
        "wp": false,
        "cw": false,
        "address": 80
      },
      {
        "_address": 40082,
        "name": "VAC L3-N",
        "description": "VAC L3-N",
        "unit": "",
        "type": "uint16be",
        "len": "1",
        "factor": "0.1",
        "offset": "0",
        "role": "level",
        "room": "",
        "poll": false,
        "wp": false,
        "cw": false,
        "address": 81
      },
      {
        "_address": 40086,
        "name": "Frequenz",
        "description": "Frequenz",
        "unit": "",
        "type": "uint16be",
        "len": "1",
        "factor": "0.01",
        "offset": "0",
        "role": "level",
        "room": "",
        "poll": false,
        "wp": false,
        "cw": false,
        "address": 85
      },
      {
        "_address": 40084,
        "name": "CurrentPower-AC",
        "description": "aktuelle AC Leistung",
        "unit": "",
        "type": "int16be",
        "len": "1",
        "factor": "0",
        "offset": "0",
        "role": "level",
        "room": "",
        "poll": false,
        "wp": false,
        "cw": false,
        "address": 83
      },
      {
        "_address": 40099,
        "name": "Vdc",
        "description": "Spannung DC",
        "unit": "",
        "type": "int16be",
        "len": "1",
        "factor": "0.1",
        "offset": "0",
        "role": "level",
        "room": "",
        "poll": false,
        "wp": false,
        "cw": false,
        "address": 98
      },
      {
        "_address": 40085,
        "name": "ACPF",
        "description": "AC Power Faktor",
        "unit": "",
        "type": "int16be",
        "len": "1",
        "factor": "1",
        "offset": "0",
        "role": "level",
        "room": "",
        "poll": false,
        "wp": false,
        "cw": false,
        "address": 84
      },
      {
        "_address": 40108,
        "name": "OP-State",
        "description": "Operating_State",
        "unit": "",
        "type": "uint16be",
        "len": "1",
        "factor": "1",
        "offset": "0",
        "role": "level",
        "room": "",
        "poll": false,
        "wp": false,
        "cw": false,
        "address": 107
      },
      {
        "_address": 40104,
        "name": "Temp",
        "description": "Temperatur",
        "unit": "",
        "type": "uint16be",
        "len": "1",
        "factor": "0.01",
        "offset": "0",
        "role": "level",
        "room": "",
        "poll": false,
        "wp": false,
        "cw": false,
        "address": 103
      }
    ]
  },
  "acl": {
    "object": 1638,
    "owner": "system.user.admin",
    "ownerGroup": "system.group.administrator"
  },
  "_id": "system.adapter.modbus.0",
  "type": "instance"
}</dogafox@gmail.com>

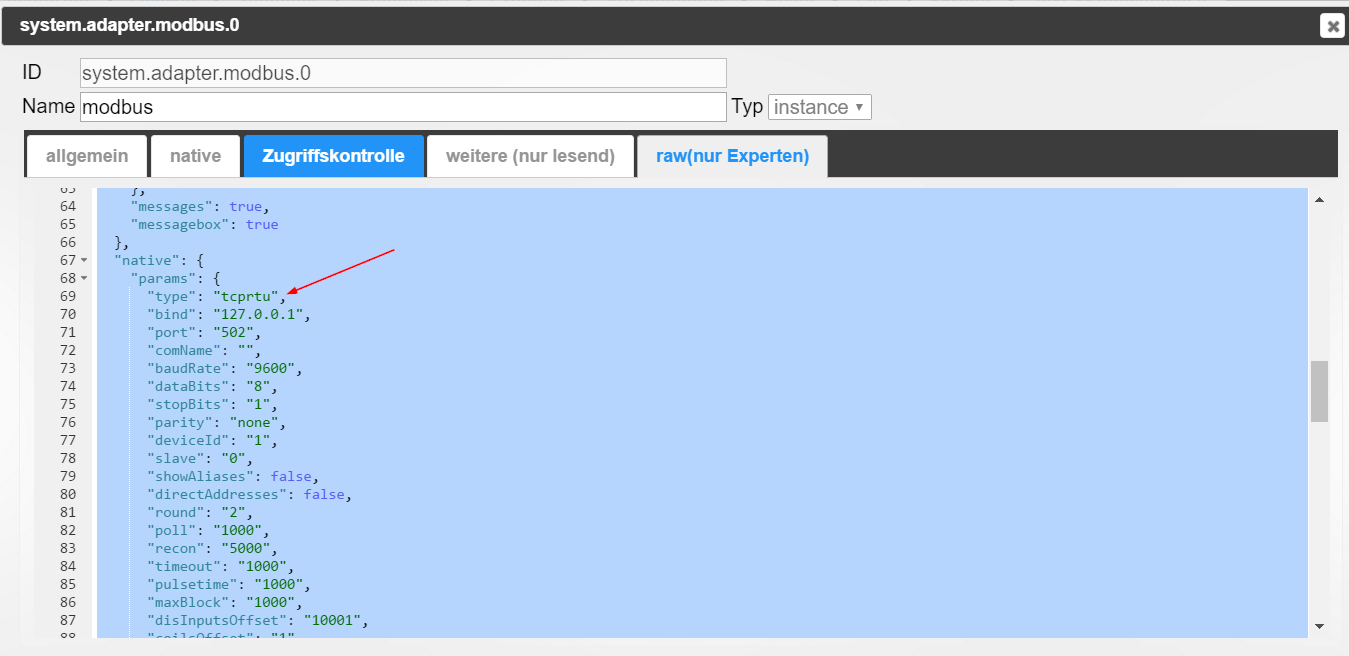

Habe ihn testweise wie auf dem Bild eingefügt, was zu folgenden Logeinträgen führt:

host.NAS	2016-11-01 21:30:02.445	error	instance system.adapter.modbus.0 terminated with code 0 (OK)
modbus.0	2016-11-01 21:30:02.432	info	terminating
TypeError:	2016-11-01 21:30:01.925	error	at Client.Readable.push (_stream_readable.js:126:10)
TypeError:	2016-11-01 21:30:01.925	error	at readableAddChunk (_stream_readable.js:163:16)
TypeError:	2016-11-01 21:30:01.925	error	at Client.StackEmitter.emit (/volume1/web/iobroker/node_modules/iobroker.modbus/node_modules/modbus-stack/node_modules/stream-stack/stream-stack.js:198:28)
TypeError:	2016-11-01 21:30:01.925	error	at Client.emit [as _origEmit] (events.js:107:17)
TypeError:	2016-11-01 21:30:01.925	error	at ModbusRequestStack._onData (/volume1/web/iobroker/node_modules/iobroker.modbus/node_modules/modbus-stack/modbus-stack.js:128:10)
TypeError:	2016-11-01 21:30:01.925	error	at ModbusRequestStack._onData (/volume1/web/iobroker/node_modules/iobroker.modbus/node_modules/modbus-stack/modbus-stack.js:133:10)
TypeError:	2016-11-01 21:30:01.925	error	at ModbusRequestStack._onData (/volume1/web/iobroker/node_modules/iobroker.modbus/node_modules/modbus-stack/modbus-stack.js:157:12)
TypeError:	2016-11-01 21:30:01.925	error	at ModbusRequestStack.emit (events.js:107:17)
TypeError:	2016-11-01 21:30:01.925	error	at ModbusRequestStack. (/volume1/web/iobroker/node_modules/iobroker.modbus/node_modules/modbus-stack/modbus-stack.js:98:9)
TypeError:	2016-11-01 21:30:01.925	error	at /volume1/web/iobroker/node_modules/iobroker.modbus/main.js:1563:53
TypeError:	2016-11-01 21:30:01.925	error	Cannot read property 'id' of undefined
uncaught	2016-11-01 21:30:01.915	error	exception: Cannot read property 'id' of undefined

Weiterhin wiederholt sich laufend diese Fehlermeldung:

NAS	2016-11-01 21:30:35.063	info	host.NAS Restart adapter system.adapter.modbus.0 because enabled
NAS	2016-11-01 21:30:35.063	error	host.NAS instance system.adapter.modbus.0 terminated with code 0 (OK)
modbus.0	2016-11-01 21:30:34.529	error	TypeError: Cannot read property 'id' of undefined at /volume1/web/iobroker/node_modules/iobroker.modbus/main.js:1563:53 at ModbusRequestStack. (/volume1/web/iobroker/node_modules/io
modbus.0	2016-11-01 21:30:34.527	error	uncaught exception: Cannot read property 'id' of undefined
modbus.0	2016-11-01 21:30:33.486	info	modbus.0 Connected to slave 192.168.1.27
modbus.0	2016-11-01 21:30:33.401	info	modbus.0 starting. Version 0.3.11 in /volume1/web/iobroker/node_modules/iobroker.modbus
NAS	2016-11-01 21:30:32.466	info	host.NAS instance system.adapter.modbus.0 started with pid 21249

Der Host ist mehrfach neu gestartet, keine Änderung. Auch das Verschieben auf einen anderen Host und zurück hat jeweils nichts gebracht.

Habe erneut testweise die neue Version vom Git installiert. Nun passiert folgendes:

modbus.0	2016-11-01 21:36:30.700	warn	modbus.0 Poll error count: 1 code: {"err":"timeout"}
modbus.0	2016-11-01 21:36:30.700	info	modbus.0 Disconnected from slave 192.168.1.27
modbus.0	2016-11-01 21:36:30.699	warn	modbus.0 Error: undefined
modbus.0	2016-11-01 21:36:25.686	info	modbus.0 Connected to slave
modbus.0	2016-11-01 21:36:25.588	info	modbus.0 starting. Version 0.4.5 in /volume1/web/iobroker/node_modules/iobroker.modbus
NAS	2016-11-01 21:36:24.253	info	host.NAS instance system.adapter.modbus.0 started with pid 22189

Bluefox

Du kannst bei ältere Version die Zeile 1563 editieren:

von

var id = main.holdingRegs[n].id;

auf

if (! main.holdingRegs[n]) continue; var id = main.holdingRegs[n].id;

Bei neue Version man sollte config einmal aufmachen irgendwas ändern und wieder zumachen. Und schalte log level auf debug.

ChristianF

Danke für die Hilfe

Habe gerade die neue Version installiert und hab Deinen Tippp ausprobiert. Hier das Ergebnis:

inMem	2016-11-06 23:02:10.924	debug	message modbus.0.* modbus.0.info.connection val=false, ack=true, ts=1478469730921, q=0, from=system.adapter.modbus.0, lc=1478469730921
modbus.0	2016-11-06 23:02:10.920	warn	Poll error count: 1 code: "App Timeout"
inMem	2016-11-06 23:02:05.823	debug	message modbus.0.* modbus.0.info.connection val=true, ack=true, ts=1478469725820, q=0, from=system.adapter.modbus.0, lc=1478469725820
modbus.0	2016-11-06 23:02:05.715	info	Connected to slave
modbus.0	2016-11-06 23:02:05.213	info	starting. Version 0.4.5 in /volume1/web/iobroker/node_modules/iobroker.modbus
modbus.0	2016-11-06 23:02:05.149	debug	statesDB connected
modbus.0	2016-11-06 23:02:05.133	debug	objectDB connected
host.NAS	2016-11-06 23:02:03.815	info	instance system.adapter.modbus.0 started with pid 1276
host.NAS	2016-11-06 23:02:03.790	info	object change system.adapter.modbus.0
host.NAS	2016-11-06 23:01:47.603	info	object change system.adapter.modbus.0
host.NAS	2016-11-06 23:01:26.492	info	object change system.adapter.modbus.0

Leider bleibt der Adapter trotzdem auf gelb stehen.. gehe jetzt mal auf die alte Version zurück und probiere die andere Änderung.

Bluefox

Werde morgen dein Konfig einspielen und schauen.

ChristianF

Brauchst Du nicht mehr Habe gerade alles einmal platt gemacht und neu eingespielt. Siehe da: läuft perfekt!

Danke für Deine Hilfe!!!

Bluefox

~~@ChristianF:~~

Brauchst Du nicht mehr Habe gerade alles einmal platt gemacht und neu eingespielt. Siehe da: läuft perfekt!

Danke für Deine Hilfe!!! `
Neue oder alte Version?

ChristianF

0.4.5

Die alte wurde mir gar nicht mehr angeboten.

Ist eigentlich geplant, für Modbus RTU auch einen Master anzubieten? Das würde mir beim Stromzähler noch helfen

Bluefox

~~@ChristianF:~~

0.4.5

Die alte wurde mir gar nicht mehr angeboten.

Ist eigentlich geplant, für Modbus RTU auch einen Master anzubieten? Das würde mir beim Stromzähler noch helfen `
Ich dachte, dass es kein Anwendungsfall dafür gibt.

Kannst genauer beschreiben, wie du das benutzen willst?

Die implementierung sollte jetzt nicht so komplex sein.

ChristianF

~~@Bluefox:~~

~~@ChristianF:~~

Ist eigentlich geplant, für Modbus RTU auch einen Master anzubieten? Das würde mir beim Stromzähler noch helfen `
Ich dachte, dass es kein Anwendungsfall dafür gibt.

Kannst genauer beschreiben, wie du das benutzen willst? `

Na klar gibt es dafür eine Anwendung Und zwar gerade für alle, die eine Photovoltaik-Anlage auf dem Dach haben oder zum Beispiel eine Wärmepumpe.

Hintergrund:

Ich habe zwei Stromzähler vom Typ SDM630-Modbus. Einer misst den Gesamtverbrauch des Hauses und der andere das, was meine Wärmepumpe an Strom verbraucht. Der RS485 Bus hängt mittels eines einfachen China-RS485-to-USB-Converters am Raspi. Auf dem Raspi läuft ein Modbus-RTU-to-Modbus-TCP Converter, der aber extrem unzuverlässig ist und mit viel Glück jeden 10. übermittelten Wert auch richtig überträgt. Das funktioniert also von vorne bis hinten nicht.

Von daher war ich schon extrem happy als es auf einmal hieß "Modbus RTU wird unterstützt", aber leider nur als Slave

Da die Stromzähler und der Solar-Wechselrichter aber Slaves sind, fehlt dementsprechend ein Master

Mein ganz konkreter Anwendungsfall: wenn Solaranlage mehr Strom produziert als das Haus verbraucht, kann Homematic einen Verbraucher wie zB den Wäschetrockner dazu schalten. Ich habe unsere Waschmaschine und unseren Trockner dazu schon "homematisiert", sodass einschalten und Programm starten nun auch von Ferne und vor allem über Programme möglich ist.

Das Programm ist ganz einfach: wenn Solaranlage mehr Strom verbraucht, wird eine SV gesetzt. Steigt die Überproduktion für einen längeren Zeitraum über einen Schwellenwert, werden Hausgeräte eingeschaltet, zB bei über 2000W Überschuss der Trockner (sofern was drin ist). Damit auch kleine Überschüsse sinnvoll genutzt werden können, steigt bei 180W Überproduktion zB die Lüftungsanlage ein. Irgendwann ist der Plan, dass bei hohen Überschüssen mal ein Speicher oder sogar ein E-Auto geladen wird (wobei die Ladestation dann wieder eine RS485 Schnittstelle hätte ).

Wir sehen: viele Anwendungszwecke für Modbus RTU Master

Viele Grüße

Christian
