Zeitschalter Ein / Aus Zeitvorgabe via VIS

Aiouh

Hallo,
ich möchte einen Aktor für X Sekunden ein- und dann wieder für Y Sekunden ausschalten.
Da ich das mit den Blockly Schleifen und Timeouts als Anfänger noch etwas auf Kriegsfuss stehe habe ich zunächst erst mal mit der Einschaltzeit angefangen, die ich in einen datenpunkt eingeben kann.
Ich gebe z.B. "10" als Wert ein , dann läuft das skript 10 Sekunden und stoppt dann.

Nun möchte ich, dass direkt ein weiterer Timer startet, der die Ausschaltzeit darstellt.
Nach Ablauf der Ausschaltzeit soll die Ausführung wieder von vorne beginnen.
Das soll so lange laufen bis ich per Vis wieder einen Datenpunkt "Heizer_aktiv"auf "false" setze.
ich scheitere schon am hintereinander kleben der Timer, die werden wohl gleichzeitig abgearbeitet

paul53

@Aiouh

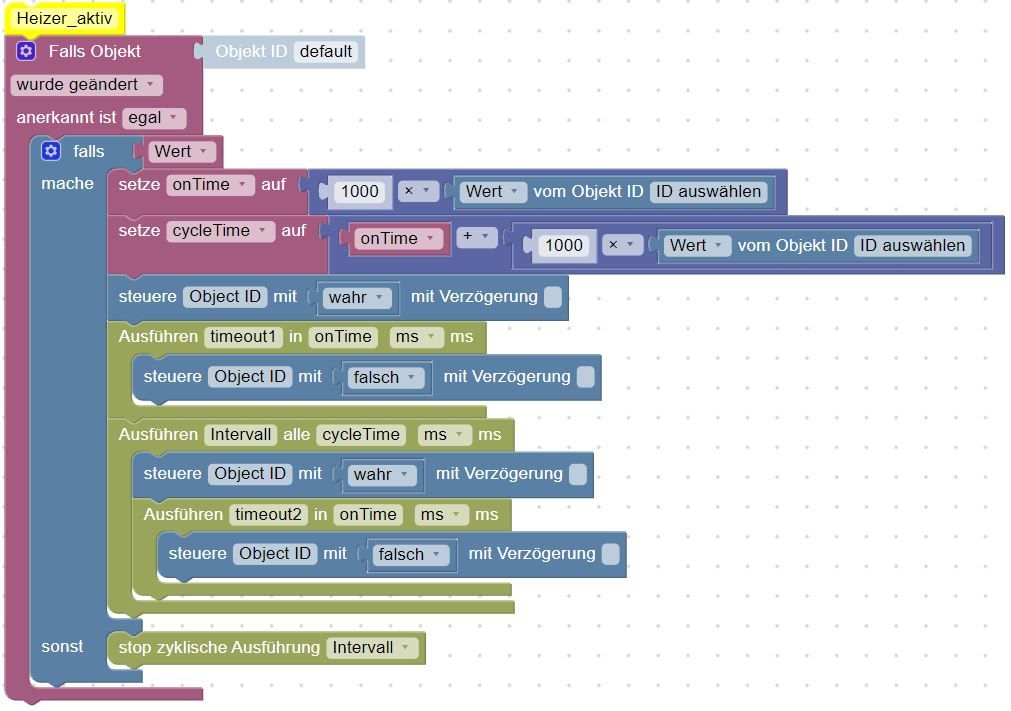

Vorschlag:

<xml xmlns="https://developers.google.com/blockly/xml">
 <variables>
   <variable id="a2`h%KR48Y.-H3,5w`/~">onTime</variable>
   <variable id="QC-MwDu3z40-[%0=3{i4">cycleTime</variable>
   <variable type="timeout" id="timeout1">timeout1</variable>
   <variable type="interval" id="Intervall">Intervall</variable>
   <variable type="timeout" id="timeout2">timeout2</variable>
 </variables>
 <block type="comment" id="`VD%#a0qLUN}Yn(qsiz%" x="-412" y="-362">
   <field name="COMMENT">Heizer_aktiv</field>
   <next>
     <block type="on_ext" id="XOaA%yIdc8T81oxxv1M+">
       <mutation xmlns="http://www.w3.org/1999/xhtml" items="1"></mutation>
       <field name="CONDITION">ne</field>
       <field name="ACK_CONDITION"></field>
       <value name="OID0">
         <shadow type="field_oid" id="fGe^@9t;tvP560*_9Ag=">
           <field name="oid">default</field>
         </shadow>
       </value>
       <statement name="STATEMENT">
         <block type="controls_if" id="(z$A~r?-US[~=$`EEnsC">
           <mutation else="1"></mutation>
           <value name="IF0">
             <block type="on_source" id=":S4l-sc};r|C3N@koFH*">
               <field name="ATTR">state.val</field>
             </block>
           </value>
           <statement name="DO0">
             <block type="variables_set" id="X#MQL{ieJ|{1Sl]y|||^">
               <field name="VAR" id="a2`h%KR48Y.-H3,5w`/~">onTime</field>
               <value name="VALUE">
                 <block type="math_arithmetic" id="V:6h~zKca~H~#G{(kJ49">
                   <field name="OP">MULTIPLY</field>
                   <value name="A">
                     <shadow type="math_number" id="_pkLlkN{]Yj7][#xnB~M">
                       <field name="NUM">1000</field>
                     </shadow>
                   </value>
                   <value name="B">
                     <shadow type="math_number" id="CmG56.memphPFcG~$xMZ">
                       <field name="NUM">1</field>
                     </shadow>
                     <block type="get_value" id="}J_$tZ|U6p[_kF|)B/r`">
                       <field name="ATTR">val</field>
                       <field name="OID">ID auswählen</field>
                     </block>
                   </value>
                 </block>
               </value>
               <next>
                 <block type="variables_set" id="9#FnucP@QJjqD^tT*!i7">
                   <field name="VAR" id="QC-MwDu3z40-[%0=3{i4">cycleTime</field>
                   <value name="VALUE">
                     <block type="math_arithmetic" id="2J(NP[IX+xZx87k}H}eG">
                       <field name="OP">ADD</field>
                       <value name="A">
                         <shadow type="math_number" id="#]N*?Wf3)i)QTPNKTf=%">
                           <field name="NUM">1</field>
                         </shadow>
                         <block type="variables_get" id="`OaPO1l=Llq(3WDA[=nP">
                           <field name="VAR" id="a2`h%KR48Y.-H3,5w`/~">onTime</field>
                         </block>
                       </value>
                       <value name="B">
                         <shadow type="math_number" id="w,6Y:5~{Z=[0GY2.O4u)">
                           <field name="NUM">1</field>
                         </shadow>
                         <block type="math_arithmetic" id="^B+bOr,w7aT:QPl5VOv4">
                           <field name="OP">MULTIPLY</field>
                           <value name="A">
                             <shadow type="math_number" id="xNth{Q,6mk#dL6f:T*P@">
                               <field name="NUM">1000</field>
                             </shadow>
                           </value>
                           <value name="B">
                             <shadow type="math_number" id="h3i=fU_zgt5}nbULuZ$J">
                               <field name="NUM">1</field>
                             </shadow>
                             <block type="get_value" id="@WbQv1@kAL1LP1elNZKn">
                               <field name="ATTR">val</field>
                               <field name="OID">ID auswählen</field>
                             </block>
                           </value>
                         </block>
                       </value>
                     </block>
                   </value>
                   <next>
                     <block type="control" id="TqC8Xbw@XxN{O[6UZiB%">
                       <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
                       <field name="OID">Object ID</field>
                       <field name="WITH_DELAY">FALSE</field>
                       <value name="VALUE">
                         <block type="logic_boolean" id="-MqyE|c,Ku.J)zJ}xqoH">
                           <field name="BOOL">TRUE</field>
                         </block>
                       </value>
                       <next>
                         <block type="timeouts_settimeout" id="fxbC17*fU#*h$B,5V,E%">
                           <field name="NAME">timeout1</field>
                           <field name="DELAY">onTime</field>
                           <field name="UNIT">ms</field>
                           <statement name="STATEMENT">
                             <block type="control" id="R=5#eD:kRe7jD_Q,rGyZ">
                               <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
                               <field name="OID">Object ID</field>
                               <field name="WITH_DELAY">FALSE</field>
                               <value name="VALUE">
                                 <block type="logic_boolean" id="XqmofSl}(DCqWxy:nH)_">
                                   <field name="BOOL">FALSE</field>
                                 </block>
                               </value>
                             </block>
                           </statement>
                           <next>
                             <block type="timeouts_setinterval" id="`TU57~}[=WTNXP-b)=d[">
                               <field name="NAME">Intervall</field>
                               <field name="INTERVAL">cycleTime</field>
                               <field name="UNIT">ms</field>
                               <statement name="STATEMENT">
                                 <block type="control" id="YGaZAm$4Yn.{up.*3S^+">
                                   <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
                                   <field name="OID">Object ID</field>
                                   <field name="WITH_DELAY">FALSE</field>
                                   <value name="VALUE">
                                     <block type="logic_boolean" id="rt,L5()`8Q/j#IVo@hv#">
                                       <field name="BOOL">TRUE</field>
                                     </block>
                                   </value>
                                   <next>
                                     <block type="timeouts_settimeout" id="9b%BzM%4|mtC-YkwVW,4">
                                       <field name="NAME">timeout2</field>
                                       <field name="DELAY">onTime</field>
                                       <field name="UNIT">ms</field>
                                       <statement name="STATEMENT">
                                         <block type="control" id="FmMDn%HMZPO(P9O[/9(f">
                                           <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
                                           <field name="OID">Object ID</field>
                                           <field name="WITH_DELAY">FALSE</field>
                                           <value name="VALUE">
                                             <block type="logic_boolean" id="[}}Gb/8W~H|!(]k5XB3f">
                                               <field name="BOOL">FALSE</field>
                                             </block>
                                           </value>
                                         </block>
                                       </statement>
                                     </block>
                                   </next>
                                 </block>
                               </statement>
                             </block>
                           </next>
                         </block>
                       </next>
                     </block>
                   </next>
                 </block>
               </next>
             </block>
           </statement>
           <statement name="ELSE">
             <block type="timeouts_clearinterval" id="zDa_Qo))ysf{bq(yx1ln">
               <field name="NAME">Intervall</field>
             </block>
           </statement>
         </block>
       </statement>
     </block>
   </next>
 </block>
</xml>

Die beiden Datenpunkte enthalten die Einschaltdauer und Ausschaltdauer in s.

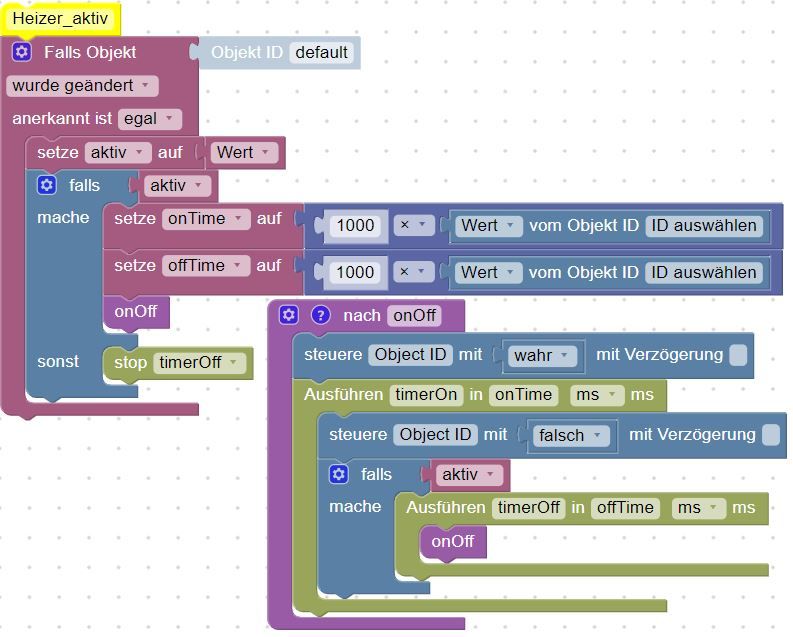

Alternative ohne Intervall:

<xml xmlns="https://developers.google.com/blockly/xml">
 <variables>
   <variable id="=1yg2,lqNtNLRc#jHXc#">aktiv</variable>
   <variable type="timeout" id="timerOn">timerOn</variable>
   <variable id="a2`h%KR48Y.-H3,5w`/~">onTime</variable>
   <variable id="QC-MwDu3z40-[%0=3{i4">offTime</variable>
   <variable type="timeout" id="timerOff">timerOff</variable>
 </variables>
 <block type="comment" id="`VD%#a0qLUN}Yn(qsiz%" x="-412" y="-362">
   <field name="COMMENT">Heizer_aktiv</field>
   <next>
     <block type="on_ext" id="XOaA%yIdc8T81oxxv1M+">
       <mutation xmlns="http://www.w3.org/1999/xhtml" items="1"></mutation>
       <field name="CONDITION">ne</field>
       <field name="ACK_CONDITION"></field>
       <value name="OID0">
         <shadow type="field_oid" id="fGe^@9t;tvP560*_9Ag=">
           <field name="oid">default</field>
         </shadow>
       </value>
       <statement name="STATEMENT">
         <block type="variables_set" id="Itj89HbR+UErJb@x+:R+">
           <field name="VAR" id="=1yg2,lqNtNLRc#jHXc#">aktiv</field>
           <value name="VALUE">
             <block type="on_source" id=":S4l-sc};r|C3N@koFH*">
               <field name="ATTR">state.val</field>
             </block>
           </value>
           <next>
             <block type="controls_if" id="(z$A~r?-US[~=$`EEnsC">
               <mutation else="1"></mutation>
               <value name="IF0">
                 <block type="variables_get" id="stv7*Nk#@vDZRHnytm0|">
                   <field name="VAR" id="=1yg2,lqNtNLRc#jHXc#">aktiv</field>
                 </block>
               </value>
               <statement name="DO0">
                 <block type="variables_set" id="X#MQL{ieJ|{1Sl]y|||^">
                   <field name="VAR" id="a2`h%KR48Y.-H3,5w`/~">onTime</field>
                   <value name="VALUE">
                     <block type="math_arithmetic" id="V:6h~zKca~H~#G{(kJ49">
                       <field name="OP">MULTIPLY</field>
                       <value name="A">
                         <shadow type="math_number" id="_pkLlkN{]Yj7][#xnB~M">
                           <field name="NUM">1000</field>
                         </shadow>
                       </value>
                       <value name="B">
                         <shadow type="math_number" id="CmG56.memphPFcG~$xMZ">
                           <field name="NUM">1</field>
                         </shadow>
                         <block type="get_value" id="}J_$tZ|U6p[_kF|)B/r`">
                           <field name="ATTR">val</field>
                           <field name="OID">ID auswählen</field>
                         </block>
                       </value>
                     </block>
                   </value>
                   <next>
                     <block type="variables_set" id="9#FnucP@QJjqD^tT*!i7">
                       <field name="VAR" id="QC-MwDu3z40-[%0=3{i4">offTime</field>
                       <value name="VALUE">
                         <block type="math_arithmetic" id="^B+bOr,w7aT:QPl5VOv4">
                           <field name="OP">MULTIPLY</field>
                           <value name="A">
                             <shadow type="math_number" id="xNth{Q,6mk#dL6f:T*P@">
                               <field name="NUM">1000</field>
                             </shadow>
                           </value>
                           <value name="B">
                             <shadow type="math_number" id="h3i=fU_zgt5}nbULuZ$J">
                               <field name="NUM">1</field>
                             </shadow>
                             <block type="get_value" id="@WbQv1@kAL1LP1elNZKn">
                               <field name="ATTR">val</field>
                               <field name="OID">ID auswählen</field>
                             </block>
                           </value>
                         </block>
                       </value>
                       <next>
                         <block type="timeouts_cleartimeout" id="IzM=j,RL)c`ieaAXv/P{">
                           <field name="NAME">timerOn</field>
                           <next>
                             <block type="procedures_callnoreturn" id="mjjv+813`]NEd!-5|*9?">
                               <mutation name="onOff"></mutation>
                             </block>
                           </next>
                         </block>
                       </next>
                     </block>
                   </next>
                 </block>
               </statement>
               <statement name="ELSE">
                 <block type="timeouts_cleartimeout" id="%Dv1uD=16?2.(mp45}q?">
                   <field name="NAME">timerOff</field>
                 </block>
               </statement>
             </block>
           </next>
         </block>
       </statement>
     </block>
   </next>
 </block>
 <block type="procedures_defnoreturn" id="rv=Cts]6`q*]g2ceC)yH" x="-187" y="-87">
   <field name="NAME">onOff</field>
   <comment pinned="false" h="80" w="160">Beschreibe diese Funktion …</comment>
   <statement name="STACK">
     <block type="control" id="TqC8Xbw@XxN{O[6UZiB%">
       <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
       <field name="OID">Object ID</field>
       <field name="WITH_DELAY">FALSE</field>
       <value name="VALUE">
         <block type="logic_boolean" id="-MqyE|c,Ku.J)zJ}xqoH">
           <field name="BOOL">TRUE</field>
         </block>
       </value>
       <next>
         <block type="timeouts_settimeout" id="fxbC17*fU#*h$B,5V,E%">
           <field name="NAME">timerOn</field>
           <field name="DELAY">onTime</field>
           <field name="UNIT">ms</field>
           <statement name="STATEMENT">
             <block type="control" id="R=5#eD:kRe7jD_Q,rGyZ">
               <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation>
               <field name="OID">Object ID</field>
               <field name="WITH_DELAY">FALSE</field>
               <value name="VALUE">
                 <block type="logic_boolean" id="XqmofSl}(DCqWxy:nH)_">
                   <field name="BOOL">FALSE</field>
                 </block>
               </value>
               <next>
                 <block type="controls_if" id="?m}p;/zV(KNG5r$[m?.~">
                   <value name="IF0">
                     <block type="variables_get" id="(niog`U!t6qp[kmNQC^I">
                       <field name="VAR" id="=1yg2,lqNtNLRc#jHXc#">aktiv</field>
                     </block>
                   </value>
                   <statement name="DO0">
                     <block type="timeouts_settimeout" id="9b%BzM%4|mtC-YkwVW,4">
                       <field name="NAME">timerOff</field>
                       <field name="DELAY">offTime</field>
                       <field name="UNIT">ms</field>
                       <statement name="STATEMENT">
                         <block type="procedures_callnoreturn" id="/%jpyN}QRgrRP}5Y6Hu1">
                           <mutation name="onOff"></mutation>
                         </block>
                       </statement>
                     </block>
                   </statement>
                 </block>
               </next>
             </block>
           </statement>
         </block>
       </next>
     </block>
   </statement>
 </block>
</xml>

Aiouh

@paul53 Wow, danke, da werde ich mich mal reindenken

Aiouh

@paul53
Der Timer läuft los wenn ich den Datenpunkt zusatzheizer_aktiv auf true setze. Danke!

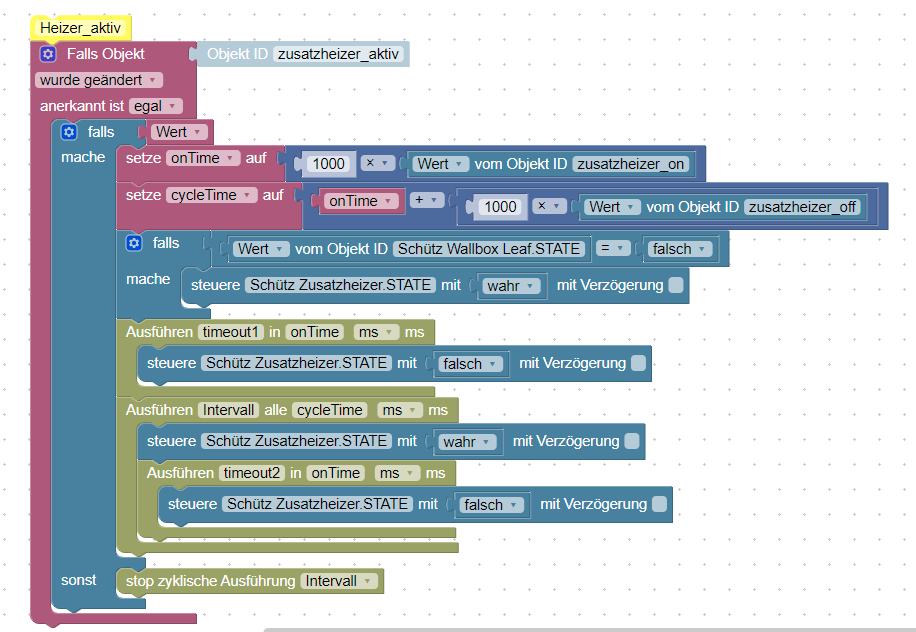

Nun wollte ich eine weitere Bedingung hinzufügen:
Der Timer soll nur dann anlaufen wenn mein EV Schütz zugleich aus ist. Der EV Schütz hat Priorität. Beides zugleich geht nicht.
So wie ich es gemacht habe klappt es zwar dass der timer nicht anläuft, wenn der Schütz bereits aktiv ist und ich dann den zusatzheizer_aktiv auf true setze.
Wenn der EV Schütz aber nach ein paar Minuten ausgeht, läuft mein Timer trotzdem nicht los.

Nachtrag: Der Timer läuft ewig in der Schleife, auch wenn ich meinen zusatzheizer_aktiv auf false setze. Ich muss glaube ich doch mal die Grundlagen genauer lesen...

paul53

@Aiouh sagte:

Wenn der EV Schütz aber nach ein paar Minuten ausgeht, läuft mein Timer trotzdem nicht los.

Der EV Schütz muss triggern, wenn dessen Ausschalten eine Reaktion bewirken soll.

Aiouh

@paul53 Ich habe mir erst mal in der Testumgebung ein script gebastelt, da es am live system doch um einige kW Leistung geht die geschaltet werden sollen, oder eben auch mal besser nicht geschaltet werden dürfen...

Meine Zusatzheizung soll nur dann, mit deinem Timer , geschaltet werden wenn:

Der Timer an sich aktiviert ist
Der Verbrauch im Beispiel nicht höher 2kw liegt
Der Schütz für mein EV (aktor_prio) nicht eingeschaltet ist.

Im Test mit dummy datenpunkten scheint das so zu funktionieren, nun hätte ich doch gerne noch die Beurteilung des/der Experten

paul53

@Aiouh sagte:

nun hätte ich doch gerne noch die Beurteilung

Bei mehreren Triggern kann man nicht Wert abfragen: Die Abfrage muss raus und "stop zyklische Ausführung Intervall" muss zusammen mit dem Ausschalten ganz unten passieren.

Als 2. Trigger muss sicherlich "test_aktor_prio" verwendet werden.

Das erste Einschalten fehlt.

Die Debug-Ausgaben verwirren eher, da sie den vorherigen Wert ausgeben, denn "steuere" arbeitet asynchron (ist noch nicht fertig, wenn der Wert eingelesen wird).

Aiouh

@paul53 Vielen Dank, wieder was gelernt, irgenwann begreif ich das (hoffentlich)

Aiouh

@paul53 ...musste den Fred ausgraben weil ich wieder eine ähnliche Aufgabenstellung habe und wieder nicht weiterkomme.

Ich möchte ein Ventil "X" Minuten einschalten dann "Y" Minuten Pause und das Ganze "Z" mal wiederholen.
Für den ersten Teil wollte ich das obige Script nutzen.

Für die Wiederholungen hab ich ein Muster gebastelt, das an sich funktioniert.
Nur die Kombination der beiden, also das "x mal ausführen" krieg ich nicht hin.
Ich dachte ich kann "einfach" das obige script anstelle des "debug output n" einsetzen. Aber egal welche der "Execution Blöcke" ich einsetze, es werden Teile des obigen scripts gleich 5 mal hintereinander ausgeführt.

12:42:28.209	info	javascript.0 (13807) Start javascript script.js.test.timertest
12:42:28.235	info	javascript.0 (13807) script.js.test.timertest: registered 1 subscription, 0 schedules, 0 messages, 0 logs and 0 file subscriptions
12:42:35.251	info	javascript.0 (13807) script.js.test.timertest: timeout1
12:42:35.267	info	javascript.0 (13807) script.js.test.timertest: timeout1
12:42:35.270	info	javascript.0 (13807) script.js.test.timertest: timeout1
12:42:35.277	info	javascript.0 (13807) script.js.test.timertest: timeout1
12:42:35.283	info	javascript.0 (13807) script.js.test.timertest: timeout1
12:42:39.265	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:39.270	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:39.272	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:39.283	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:39.285	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:40.267	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:40.272	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:40.282	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:40.285	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:40.286	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:43.265	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:43.270	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:43.271	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:43.282	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:43.286	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:44.267	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:44.291	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:44.295	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:44.297	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:44.298	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:47.267	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:47.273	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:47.299	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:47.323	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:47.324	info	javascript.0 (13807) script.js.test.timertest: cycle time
12:42:48.270	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:48.298	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:48.304	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:48.324	info	javascript.0 (13807) script.js.test.timertest: timeout2
12:42:48.325	info	javascript.0 (13807) script.js.test.timertest: timeout2

Ich hoffe wieder auf Hilfe, denn begriffen hab ich das noch immer noch nicht ganz

paul53

@aiouh sagte: das "x mal ausführen" krieg ich nicht hin.

Man muss innerhalb des Zyklus eine Variable hoch oder runter zählen und bei Erreichen des Zielwertes den Zyklus beenden (Intervall stoppen).
Beispiel ohne Intervall mit Funktion:

Aiouh

@paul53 vielen Dank, ich war mittlerweile auf dem richtigen Weg, aber an das Stoppen des Intervall hatte ich nicht gedacht. Das hat mir jetzt viel Zeit gespart

Aiouh

@paul53 Das script wird ja durch setzen des "automatik-ein" auf "1" gestartet und läuft durch. So war der Plan. Nun möchte ich "automatik-ein" nach Ablauf des scripts automatisch wieder auf "0" setzen.
Spricht was gegen die folgende Lösung ? Funktionieren tut sie zumindest

paul53

@aiouh sagte; Spricht was gegen die folgende Lösung ?

Ein "else" anstelle des Vergleichs mit 0 hätte genügt.

Aiouh

@paul53 Danke !

NEWS

Zeitschalter Ein / Aus Zeitvorgabe via VIS

Support us

875
Online

31.7k
Users

79.8k
Topics

1.3m
Posts

NEWS

Zeitschalter Ein / Aus Zeitvorgabe via VIS

Support us

875Online

31.7kUsers

79.8kTopics

1.3mPosts

875
Online

31.7k
Users

79.8k
Topics

1.3m
Posts
