Sonoff RF Bridge mit Bewegungsmelder Sonoff PIR2
-
Hallo
Nachdem mich mein Aqara Bewegungsmelder verbannt habe da er nut sporalisch funktionierte habe ich mir meinen Sonoff RF Bridge genommen und versucht mit dem Sonoff PIR2 uber Blockly eine Schaltung für Lampe zu realisieren. Ich habe das gleiche Skipt genommen, was ich für den Aqara hatte. Mein Problem ist wenn ich das mit Sonnenauf und Sonnenuntergang mache funktioniert die Schaltung nicht. Wenn ich es weglasse funktioniert es. Ich kann mir den Fehler nicht erklären.```
-
@biker1602 Der Wert Received Data wird doch nur durch eine Bewegung geändert! Also somit sind die debug Beschreibungen schon mal inkorrekt. Denn in jedem Fall hat er eine Bewegung erkannt, sonst hätte sich der Wert nicht geändert bzw. aktualisiert.
Was soll denn passieren, wenn man den Sensor auslöst, bitte umschreiben.
Bei der zweiten Zeit - Einschränkung dürfte es nicht funktionieren, da Sonnenuntergang-Anfang liegt nach dem Sonnenaufgang. Der linke Wert muss immer kleiner sein als der rechte Wert! Und dann kann man "nicht zwischen" und "zwischen" den entsprechenden Zeitraum wählen!
Die Werte beziehen sich alle auf den jetzigen Tag! -
Es soll eigentlich passieren das wenn ich in die Küche gehe das Licht an und wenn keine Bewegung erkannt wird nach 5 min wieder ausgehen. Dieses soll aber am Tag wenn es draußen hell ist nicht passieren sondern nur zwischen Sonnenuntergang und Sonnenaufgang. Mit dem Zigbee BWM funktionierte das aber da hatte ich auch wahr und falsch zur Auswahl. Leider funktioniert der nicht zuverlässig. Hast du vielleicht einen Tipp oder eigene Erfahrungen welche BWM gut sind?
Danke -
@biker1602 genau diese Schaltung habe ich, auch mit dem 433 BWM von Sonoff. lediglich die Schaltzeit ist auf 30 sek begrenzt
-
@David-Froebus Wollte dir grad mein Blockly senden. Habe festgestellt ich habe auf einen Helligkeitssensor umgestellt, nicht mehr die Sonnenauf- und -untergangsregelung. Entschuldige....
-
@MCU So hat geklappt. Mal sehen wie es heute Abend funktioniert.
Trotzdem suche ich noch einen guten Bewegungsmelder denn das mit dem Licht bei dem BWM PIR2 von Sonoff, wenn Bewegung ist nervt auch. -
@biker1602 Ich habe welche von Aqara per Zigbee mit der HW Modifikation. Das funzt bei mir super...
-
@David-Froebus said in Sonoff RF Bridge mit Bewegungsmelder Sonoff PIR2:
@biker1602 Ich habe welche von Aqara per Zigbee mit der HW Modifikation. Das funzt bei mir super...
Den habe ich auch aber der ist sehr unzuverlässig als wenn ich sich manchmal aufhängt. Im iOBroker kann ich das ja dann verfolgen. Wenn unter
no_motion Time from last motion dort werden ja die Sekunden gezählt die sich alle 10 Sek verändern und wenn er sich aufgehängt hat, dann passiert dort gar nichts mehr. Ich muss ihn dann praktisch neu verbinden und dann geht es wieder. Habe ich aber hier im Board gelesen das ich nicht der einzige damit bin. -
@biker1602 hast du das mit der HW Modifikation mal gemacht? Unverändert haben die ja eine sehr hohe Sperrzeit nach Bewegungserkennung...
-
@David-Froebus Meint du diese Veränderung?
https://forum.iobroker.net/topic/24675/tutorial-xiaomi-bwm-hw-hack-120s-5s-takt -
@biker1602 Man kann vielleicht die LED abklemmen?
-
@MCU Ja genau die meine ich!
-
@David-Froebus
Hast du Erfahrungswerte, wie lange die Batterie CR2032 dann hält ?
Wenn der Sensor dann alle 5 Sekunden sendet. -
@MCU Die habe ich leider nicht, da meine auch erst ca. 4 Wochen so laufen. Aber sie zeigen nach 4 Wochen noch immer noch 100%. Habe auch in dem Thread (meine ich zumindest) gelesen, dass es die Batterie nicht viel mehr belastet... Oder es nicht groß negativ auffällt....
-
@David-Froebus said in Sonoff RF Bridge mit Bewegungsmelder Sonoff PIR2:
@biker1602 hast du das mit der HW Modifikation mal gemacht? Unverändert haben die ja eine sehr hohe Sperrzeit nach Bewegungserkennung...
Nein habe ich noch nicht gemacht, weil ich gedacht habe das selbst bei einer hohen Sperrzeit der BWM nach 30 min wieder eine Bewegung erkannt werden müsste. Aber er zeigt mir im IO Broker selbst, wenn ich ihn in der Hand halte und zum PC gehe keine Bewegung an, in dem er mit den Sekunden wieder von vorne anfängt zu zählen. Erst wenn ich ihn neu verbinde, geht er wieder aber wie lange ist ungewiss
-
@biker1602

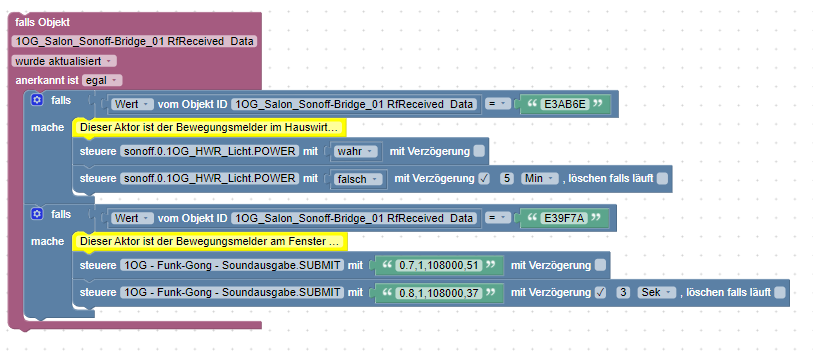

Nur der Hinweis von mir, dass der ReceivedData-Wert sich auch ändert, wenn andere 433Mhz-Geräte funken und der Sonoff die hört. Daher solltest Du den Wert Deines BwM einmal direkt nach Auslösung notieren und im Blockly auch nur dann reagieren, wenn der erkannte String auch der des BwM ist.Hier mal ein altes Beispiel von mir mit zwei unterschiedlichen Sonoff-BwM. Hier geht es zwar nicht nur um das Einschalten einer Beleuchtung, aber das Prinzip sollte verständlich sein:
<xml xmlns="https://developers.google.com/blockly/xml"> <block type="on" id="1MBt|q4IX2;Eu2_T*`V%" x="-512" y="-237"> <field name="OID">sonoff.0.1OG_Salon_Sonoff-Bridge_01.RfReceived_Data</field> <field name="CONDITION">any</field> <field name="ACK_CONDITION"></field> <statement name="STATEMENT"> <block type="controls_if" id="Q-f|pClsc2)z,!dj3iuB"> <value name="IF0"> <block type="logic_compare" id=")zr/oRX`909CDMH9`ZQa"> <field name="OP">EQ</field> <value name="A"> <block type="get_value" id="5,zQh:njW8kVTXf`MaJv"> <field name="ATTR">val</field> <field name="OID">sonoff.0.1OG_Salon_Sonoff-Bridge_01.RfReceived_Data</field> </block> </value> <value name="B"> <block type="text" id="OuE^mK;}+O41;8zf?:mA"> <field name="TEXT">E3AB6E</field> </block> </value> </block> </value> <statement name="DO0"> <block type="comment" id="AfGmXN]i=^:yt5;Cac7:"> <field name="COMMENT">Dieser Aktor ist der Bewegungsmelder im Hauswirtschaftsraum</field> <next> <block type="control" id="PG7Zdy|31X`#Yc{sONLk"> <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation> <field name="OID">sonoff.0.1OG_HWR_Licht.POWER</field> <field name="WITH_DELAY">FALSE</field> <value name="VALUE"> <block type="logic_boolean" id="=RrnA5V?5Jn?6KhiNcMG"> <field name="BOOL">TRUE</field> </block> </value> <next> <block type="control" id="_^(+H1}CZs}}pOX}sM74"> <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="true"></mutation> <field name="OID">sonoff.0.1OG_HWR_Licht.POWER</field> <field name="WITH_DELAY">TRUE</field> <field name="DELAY_MS">5</field> <field name="UNIT">min</field> <field name="CLEAR_RUNNING">FALSE</field> <value name="VALUE"> <block type="logic_boolean" id="qwn-L-nedCe])nh|0M]p"> <field name="BOOL">FALSE</field> </block> </value> </block> </next> </block> </next> </block> </statement> <next> <block type="controls_if" id="D,|nc*-!.(t65GL]+MAu"> <value name="IF0"> <block type="logic_compare" id="^H=IEZzq:bfNHE{f%PM|"> <field name="OP">EQ</field> <value name="A"> <block type="get_value" id="_5OFkx;/4Q|iL}EsGtL#"> <field name="ATTR">val</field> <field name="OID">sonoff.0.1OG_Salon_Sonoff-Bridge_01.RfReceived_Data</field> </block> </value> <value name="B"> <block type="text" id="m~!{|MVf%)w=:G(jw0?R"> <field name="TEXT">E39F7A</field> </block> </value> </block> </value> <statement name="DO0"> <block type="comment" id="bIzjD!X_!KSxVs`f7jJ*"> <field name="COMMENT">Dieser Aktor ist der Bewegungsmelder am Fenster zur Terasse im Salon. Sogenanntes Katzenfenster!</field> <next> <block type="control" id="5]z[sCv7^Ug,+R~CLW;`"> <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation> <field name="OID">hm-rpc.1.NEQ0771453.2.SUBMIT</field> <field name="WITH_DELAY">FALSE</field> <value name="VALUE"> <block type="text" id="~d,~x9Sya[hOg(|%#a:3"> <field name="TEXT">0.7,1,108000,51</field> </block> </value> <next> <block type="control" id="`oXTr5|`62(EI#J+x{pL"> <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="true"></mutation> <field name="OID">hm-rpc.1.NEQ0771453.2.SUBMIT</field> <field name="WITH_DELAY">TRUE</field> <field name="DELAY_MS">3</field> <field name="UNIT">sec</field> <field name="CLEAR_RUNNING">FALSE</field> <value name="VALUE"> <block type="text" id="Ea=xwq7/:b1JVIpdR3n0"> <field name="TEXT">0.8,1,108000,37</field> </block> </value> </block> </next> </block> </next> </block> </statement> </block> </next> </block> </statement> </block> </xml> -
@Berchemer Das habe ich gemacht das funktioniert auch.
-
@Berchemer Ich habe nur nochmal zum Verständnis für mich eine Frage.

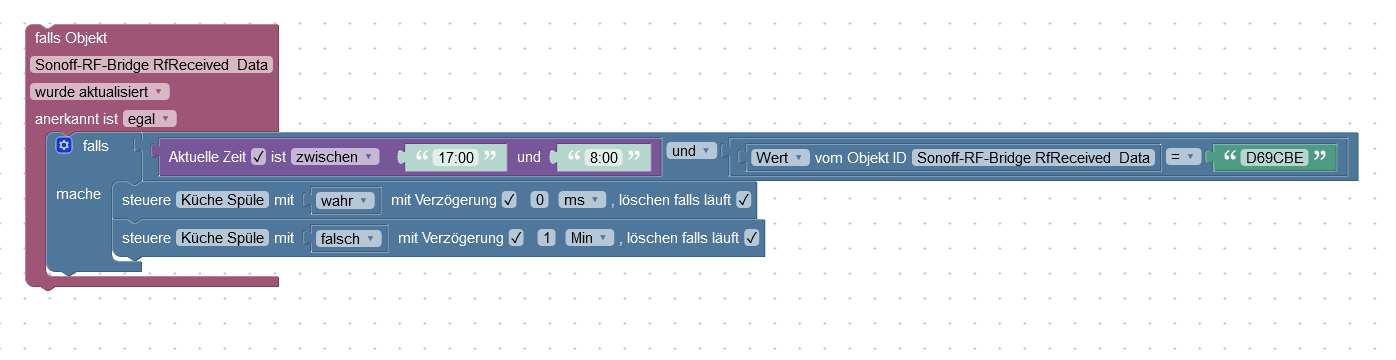

Ich habe zwei Scripts gemacht mit den selben Daten nur eins mit Uhrzeit von bis und das andere mit Sonnenaufgang bzw. Sonnenuntergang. Ich weiß nicht ob ich da einen Denkfehler habe aber der Script mit der Zeit von bis funktioniert.
und das Gleiche mit Sonnenaufgang funktioniert nicht.
Habe ich da einen Denkfehler?
-
@biker1602

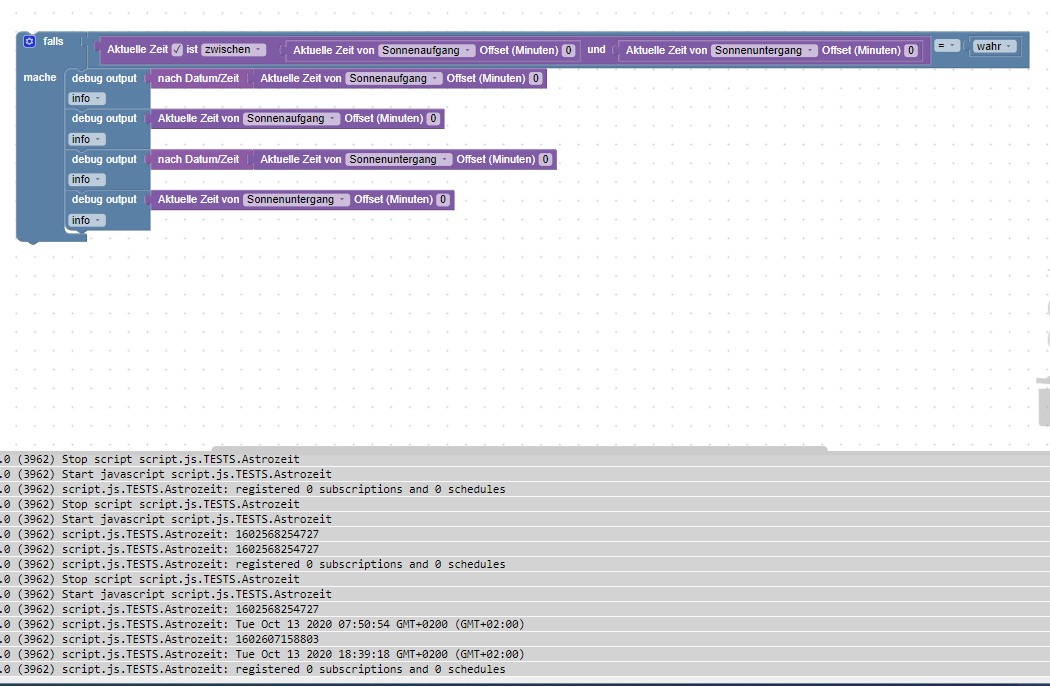

Sonnenaufgang und Sonnenuntergang sind keine Zeit und müssen umgewandelt werden.
