Pool 3 Wege Ventil steuern

[bob der 1.]

@OpenSourceNomad

Da bin ich nicht so....vieles am Markt aber geht verloren oder man erinnnert sich nicht daran

[weimaraner]

@OpenSourceNomad sagte in Pool 3 Wege Ventil steuern:

Learning by doing
@weimaraner sei dir mal als Tipp für den nächsten Versuch mitgegeben das man typischerweise nur die Phase schaltet

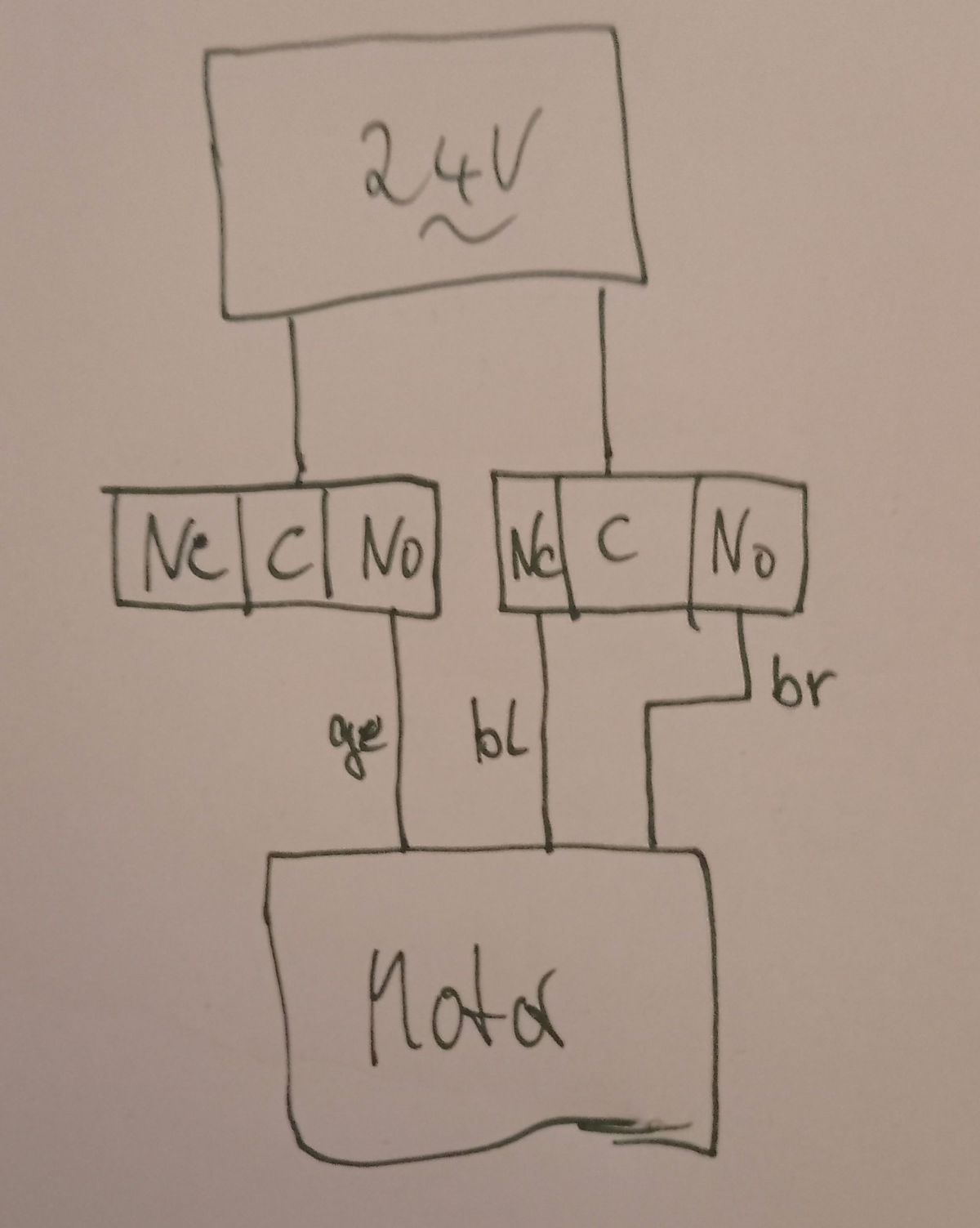

Na dann,.. Versuch Nummer zwei.

[UncleSam]

@weimaraner Nicht was ich mir vorgestellt habe; aber ja, das funktioniert.

[weimaraner]

@UncleSam Dann erkläre mir doch deins bitte noch mal. Ich lerne ja gerne dazu.

[UncleSam]

@weimaraner Sorry, ich bin mit dem Handy unterwegs und kann keine Fotos hochladen.

[OpenSourceNomad]

@weimaraner sieht schon besser aus, sprich funktioniert.

Bei einer 24V AC (oben im Bild) mit N-Leiter links und Phase () rechts würde man allerdings betrüblicherweise das (aktuell noch auf dem N-Leiter befindeliche) linke Relais oberhalb des rechten Relais auf der stromführenden Phase einschleifen.

[weimaraner]

@OpenSourceNomad

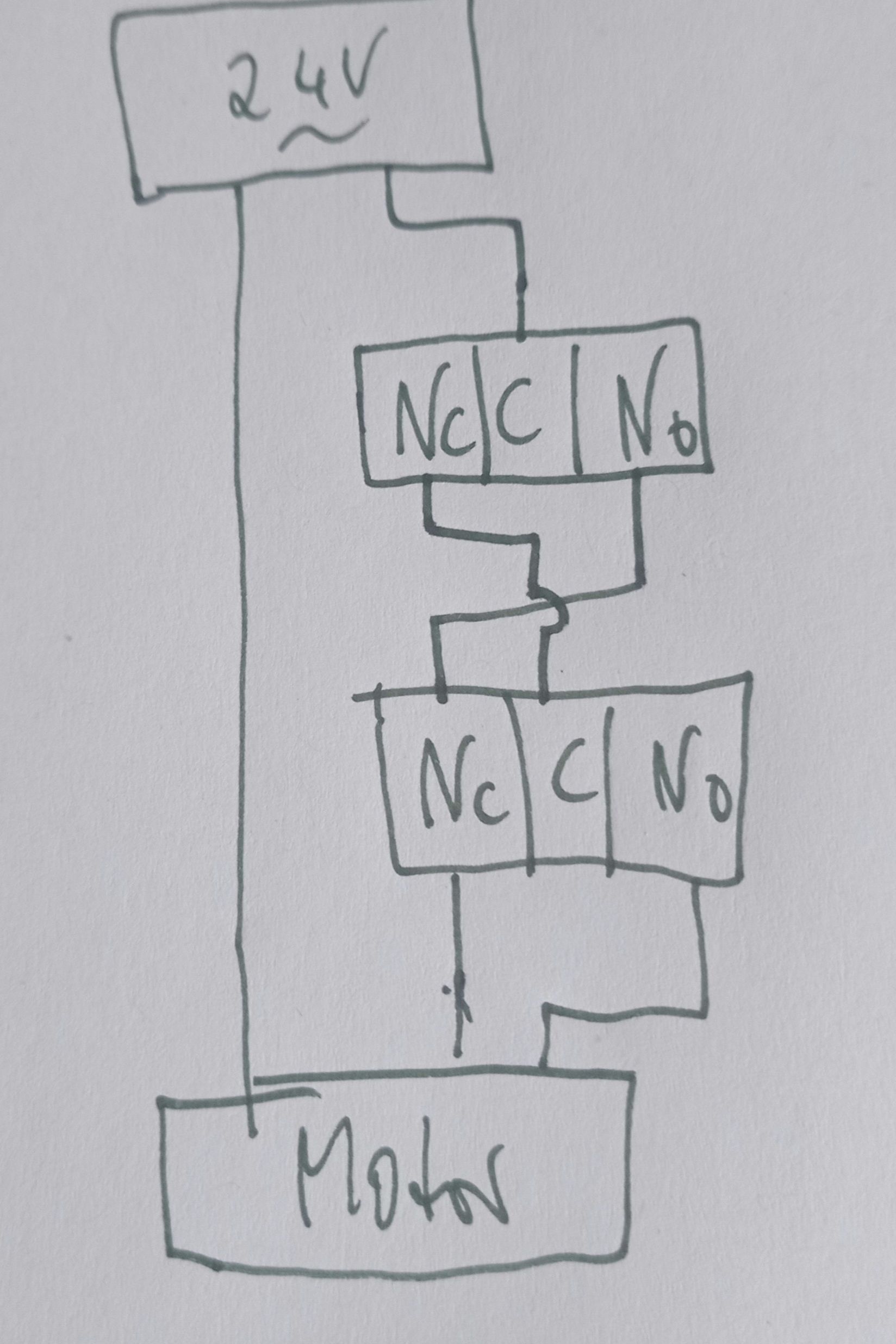

Aber jetzt...

[OpenSourceNomad]

@weimaraner jetzt ist aber ganz gehörig was schief gelaufen! Im unteren relais stecken jetzt 4 Kabele obwohl es nur 3 Eingänge hat!

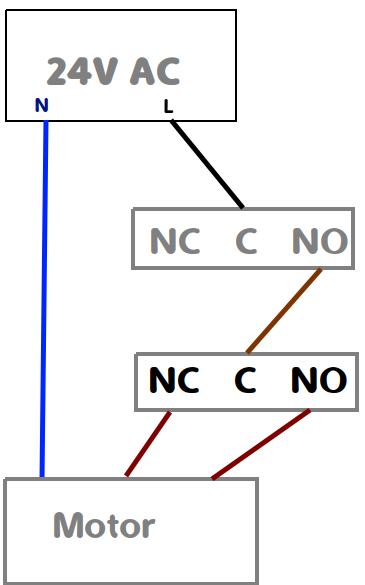

Ich würde es so machen:

Statt dem oberen NC/NO Relais könnte man z.B. auch ein solid state relais oder das oben erwähnten Sonoff RE5V1C nehmen und einfach um ein weiteres NC/NO erweitern, gpio's sind ja vorhanden auf dem RE5V1C um das zweite Relais zu schalten.

Und noch eine Sache: Wenn das 24VAC Netzteil nur für dein Ventil hast macht es natürlich noch mehr Sinn das erste Relais vor das Netzteil (du würdest dann 230VAC schalten) zu hängen, so sparst du dir noch mal unnötige standby Energie des Netzteils.

[Homoran]

@OpenSourceNomad
So macht es der Rollladenaktor:

ACHTUNG!
der abgebildete Aktor schaltet NICHT potentialfrei

[weimaraner]

@OpenSourceNomad
Danke für die Mühe und Hilfe!
