PullDown Widerstand für Optokoppler an PCF8574 richtig?
-
Hi

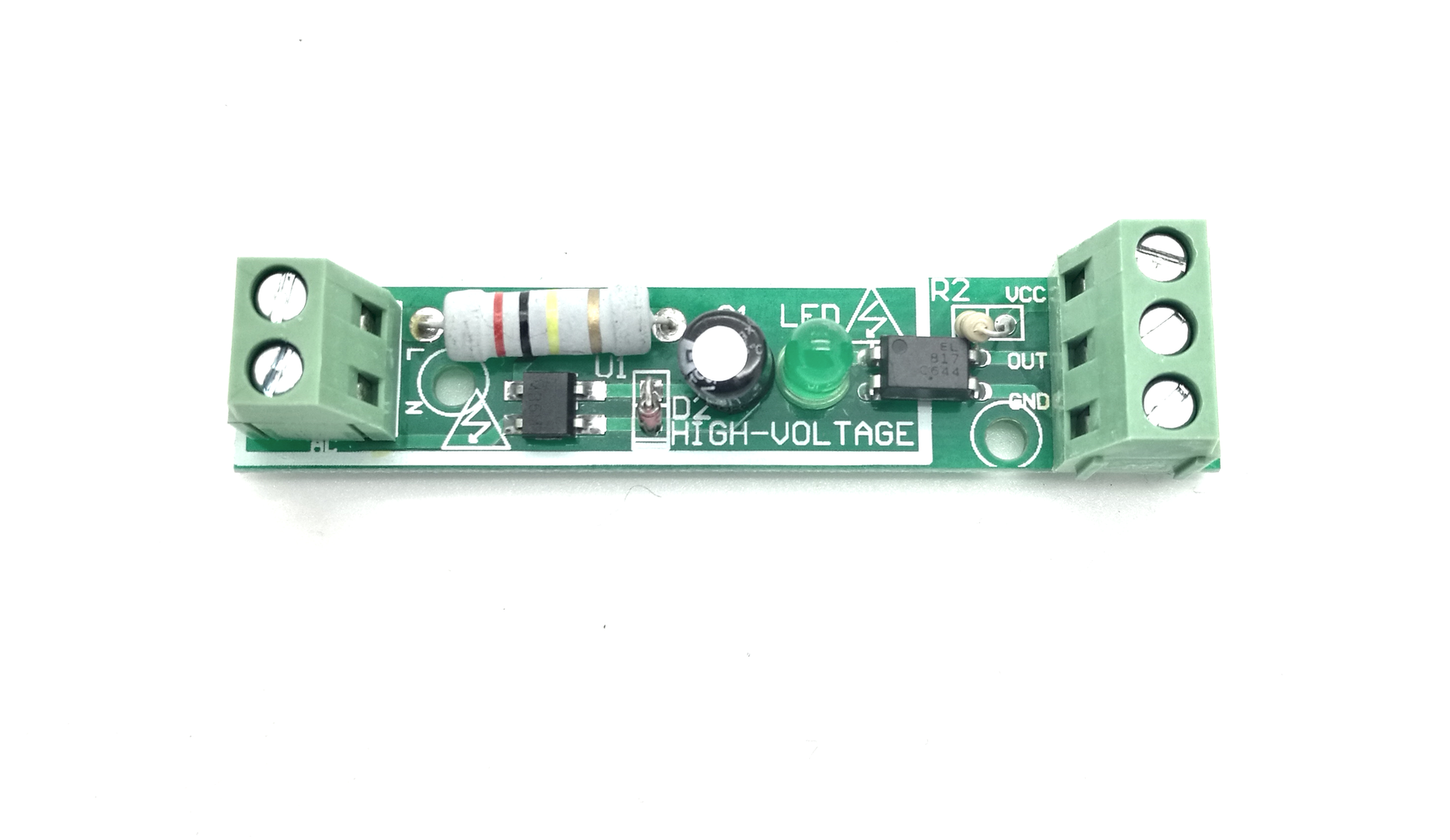

gehe mal das "Projekt" 230V Eingänge am ESP8266 bzw. PCF8574 an.Dazu möchte ich diese 230V Optokoppler:

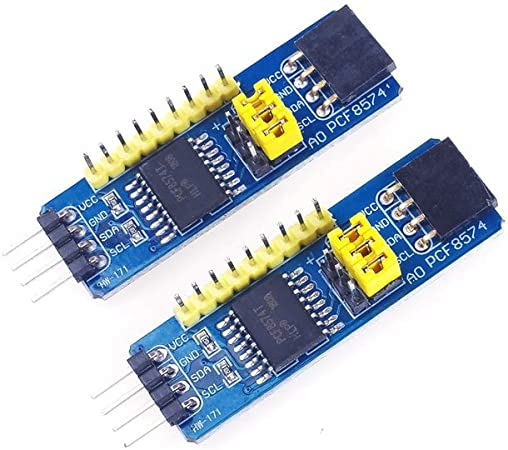

An diesen PCF8574 betreiben:
Bei der Schaltung würde ich gerne GND auf die PCF-Pins schalten, da der PCF dort ja etwas mehr Strom verträgt. Also bin ich bei einem Pull-Down Widerstand nach folgender Schaltung:
Jedoch ist auf dem Optocouplerboard kein 10kOhm sondern 4,7kOhm verlötet.
Sehe ich das richtig, dass hierdurch bei VCC=5V ca. der Strom anstatt auf 0,5mA auf 1mA begrenzt wird? Da der PCF8574 gegen GND 25mA je Pin verträgt sollte dies so funktionieren?
Besten Dank!
-
@pete0815 sagte: Pull-Down Widerstand nach folgender Schaltung:
Das ist ein PullUp Widerstand.
@pete0815 sagte in PullDown Widerstand für Optokoppler an PCF8574 richtig?:
der PCF8574 gegen GND 25mA je Pin verträgt
Das ist der max. Strom bei Verwendung als Ausgang.
@pete0815 sagte in PullDown Widerstand für Optokoppler an PCF8574 richtig?:
sollte dies so funktionieren?
Ja.
-
@paul53 said in PullDown Widerstand für Optokoppler an PCF8574 richtig?:
@pete0815 sagte: Pull-Down Widerstand nach folgender Schaltung:
Das ist ein PullUp Widerstand.
@pete0815 sagte in PullDown Widerstand für Optokoppler an PCF8574 richtig?:
der PCF8574 gegen GND 25mA je Pin verträgt
Das ist der max. Strom bei Verwendung als Ausgang.
Danke, das ist wohl das Hauptproblem meiner Betrachtung. In Verwendung als Eingang ergibt sich die Frage so gar nicht....
