Zigbee CC2538+CC2592 flashen

[dimaiv]

@swoob ja, so sind die.

[swoob]

@dimaiv Hi, ich habs gerade probiert. Aber funktioniert leider immernoch nicht. Hast du noch eine andere Idee?

Und so gehts leider auch nicht.

[swoob]

Hallo zusammen,

muss diesen Thread nochmal rausholen. Bin jetzt etwas weitergekommen aber beim Verbinden mit dem Stick kommt im JTAG bei mir immer folgende Fehlermeldung:

Connecting ...

• Connecting via USB to probe/ programmer device 0
• Probe/ Programmer firmware: J-Link EDU Mini V1 compiled Aug 10 2021 11:19:22
• Device "CC2538SF53" selected.
• Target interface speed: 4000 kHz (Fixed)
• VTarget = 3.275V
• InitTarget: Can not find ICE-Pick (IDCODE mismatch). Expected 0x0B00002F, found: 0xFFFFFFFF
• InitTarget: Can not find ICE-Pick (IDCODE mismatch). Expected 0x0B00002F, found: 0xFFFFFFFF
• InitTarget: Can not find ICE-Pick (IDCODE mismatch). Expected 0x0B00002F, found: 0xFFFFFFFF
• InitTarget: Can not find ICE-Pick (IDCODE mismatch). Expected 0x0B00002F, found: 0xFFFFFFFF
• InitTarget: Can not find ICE-Pick (IDCODE mismatch). Expected 0x0B00002F, found: 0xFFFFFFFF
• InitTarget: Can not find ICE-Pick (IDCODE mismatch). Expected 0x0B00002F, found: 0xFFFFFFFF
• InitTarget: Can not find ICE-Pick (IDCODE mismatch). Expected 0x0B00002F, found: 0xFFFFFFFF
• InitTarget: Can not find ICE-Pick (IDCODE mismatch). Expected 0x0B00002F, found: 0xFFFFFFFF
• ERROR: InitTarget(): PCode returned with error code -1
• ERROR: Failed to connect.
  Could not establish a connection to target.

Könnt ihr nmir da weiter helfen?

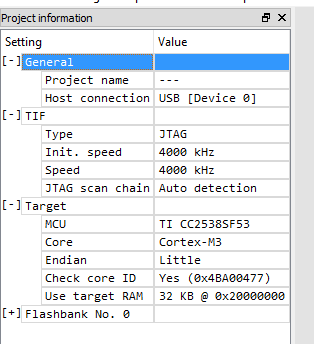

Einstellungen sind wie folgt:

Danke und Gruß
Andi

[dimaiv]

@swoob

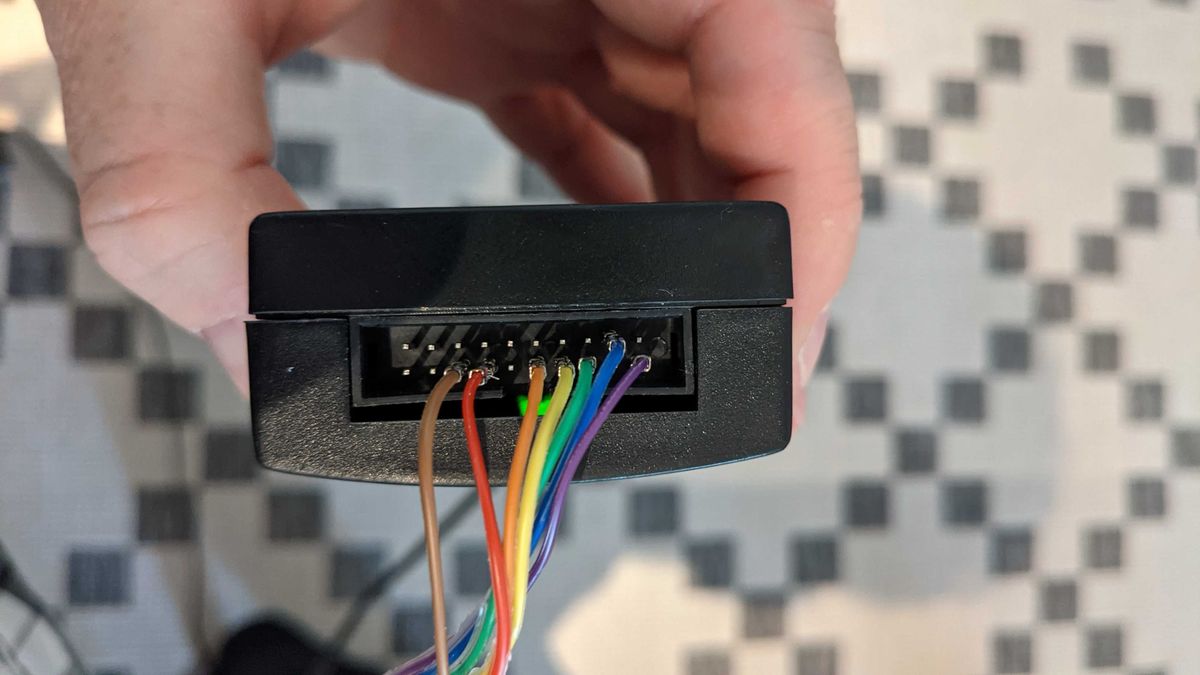

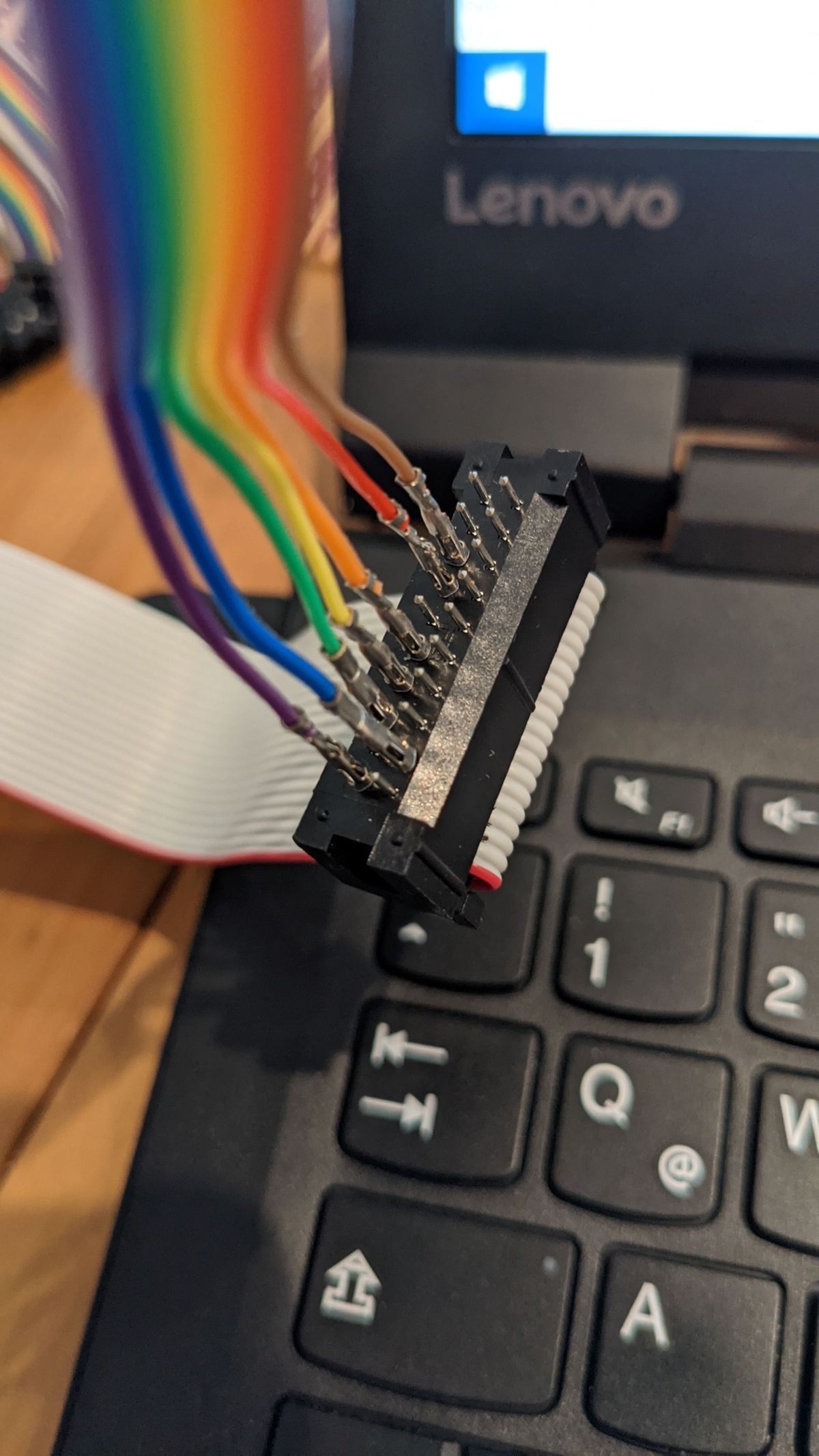

Auf dem ersten Bild ist richtig, auf dem 2. falsch.
Wäre nicht schlecht wenn du auch die Stick Seite zeigst, also Verkabelung zum Stick.

Und flashen am einfachsten geht so:
2538 flashen
die Versionnummern waren zu dem Zeitpunkt aktuel (22.09.2020)

[swoob]

@dimaiv
HI,

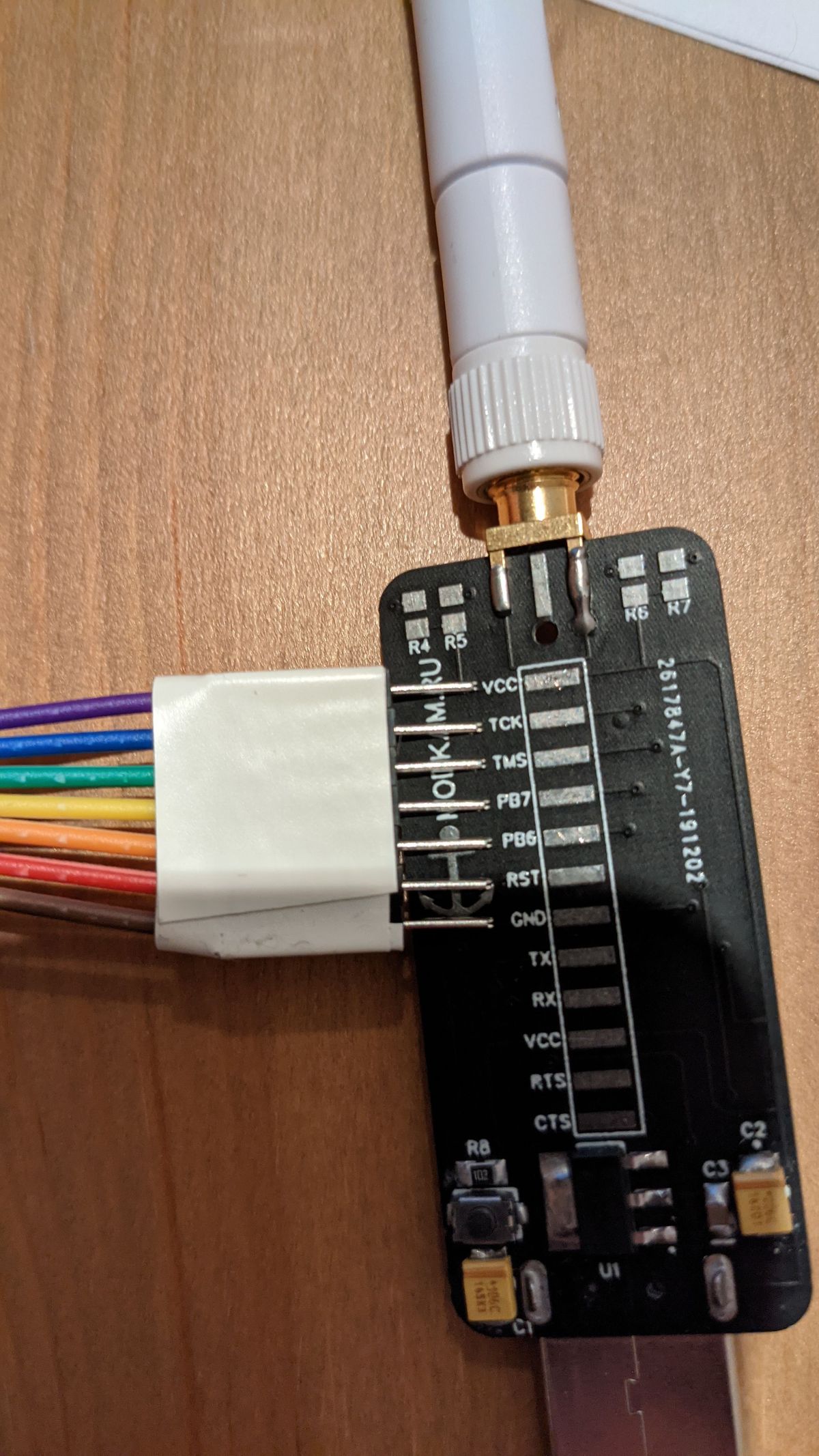

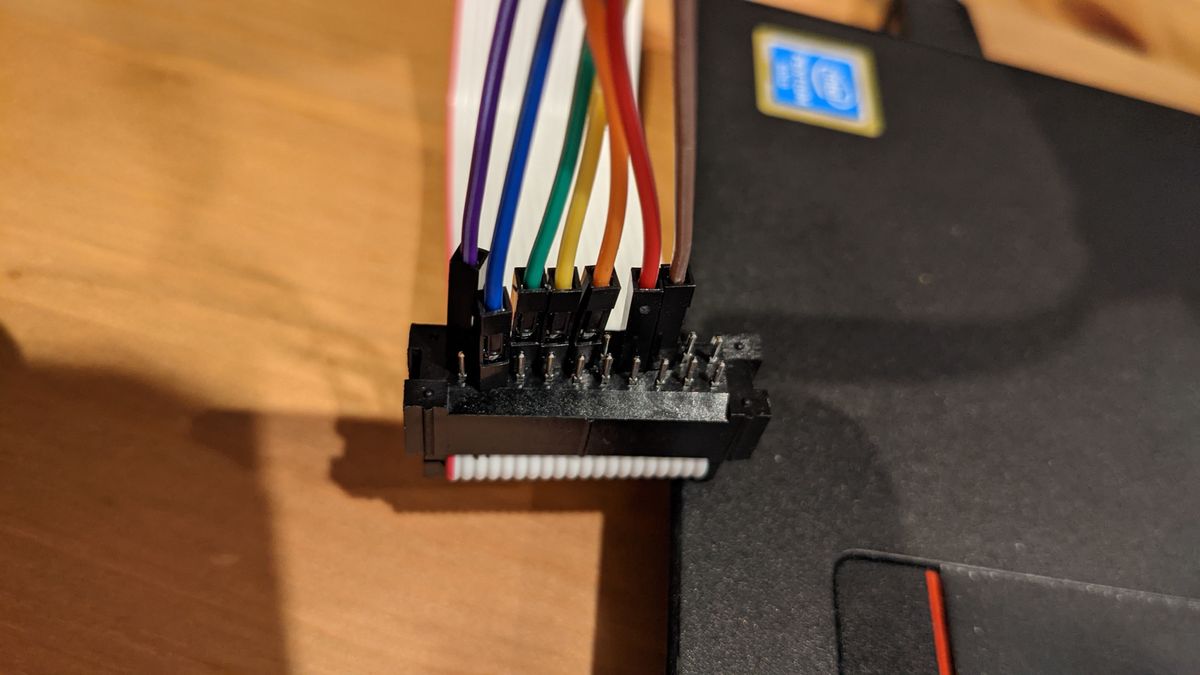

anbei die neuen Bilder.

Sollte doch richtig angeschlossen sein, oder?

Gruß
Andreas

[dimaiv]

@swoob sagte in Zigbee CC2538+CC2592 flashen:

@dimaiv
HI,

anbei die neuen Bilder.

Sollte doch richtig angeschlossen sein, oder?

Gruß
Andreas

Nein...
Am Flachkabel bitte so lassen wie es ist (untere Bild).

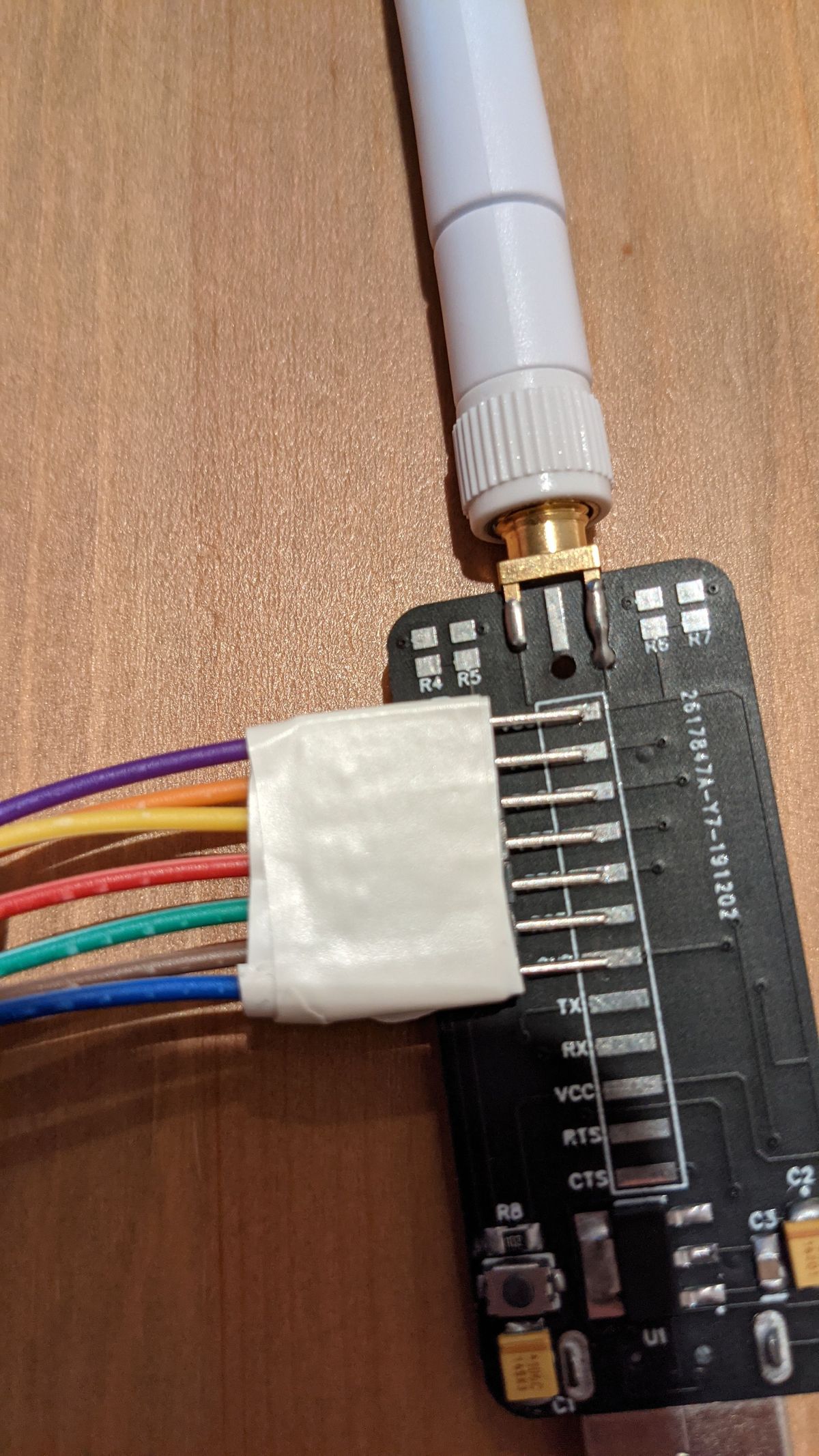

Auf dem Stick muss es dann so aussehen (von oben nach unten):

1. (VCC) - Violett
2. (TCK) - Orange
3. (TMS) - Gelb
4. (PB7) - Rot
5. (PB6) - Grün
6. (RST) - Braun
7. (GND) - Blau

[da.phreak]

TDI muß denke ich auch verbunden werden. Zumindest hatte ich dasselbe Problem, als ich es nicht verkabelt hatte.

[dimaiv]

@da-phreak sagte in Zigbee CC2538+CC2592 flashen:

TDI muß denke ich auch verbunden werden. Zumindest hatte ich dasselbe Problem, als ich es nicht verkabelt hatte.

Ist schon mitverkabelt: PB6

[swoob]

@dimaiv said in Zigbee CC2538+CC2592 flashen:

@swoob sagte in Zigbee CC2538+CC2592 flashen:

@dimaiv
HI,

anbei die neuen Bilder.

Sollte doch richtig angeschlossen sein, oder?

Gruß
Andreas

Nein...
Am Flachkabel bitte so lassen wie es ist (untere Bild).
Auf dem Stick muss es dann so aussehen (von oben nach unten):

1. (VCC) - Violett
2. (TCK) - Orange
3. (TMS) - Gelb
4. (PB7) - Rot
5. (PB6) - Grün
6. (RST) - Braun
7. (GND) - Blau

Hm leider immer noch der gleiche Fehler.

[dimaiv]

@swoob
Warum probierst du nicht J-Flash Lite, wie ich oben empfohlen habe?
