WS2815 Led Strip an ESP2866 mit WLED - Power off

[maxpd]

@jabba76 vermutlich hast du meinen Kommentar am 16.11 überlesen, aber bei mir funktionierts mittlerweile ;), nach den Lehren die ich in Kommentar am 19.11 genannt hatte

[maxpd]

Leute, ich bin wieder auf dem Stand von vor einem Jahr... Mein stripe leuchtet nicht.

Das Relais bekomme ich geschaltet. Spannung fällt am Ende des Stripes auch von 12 auf 0v

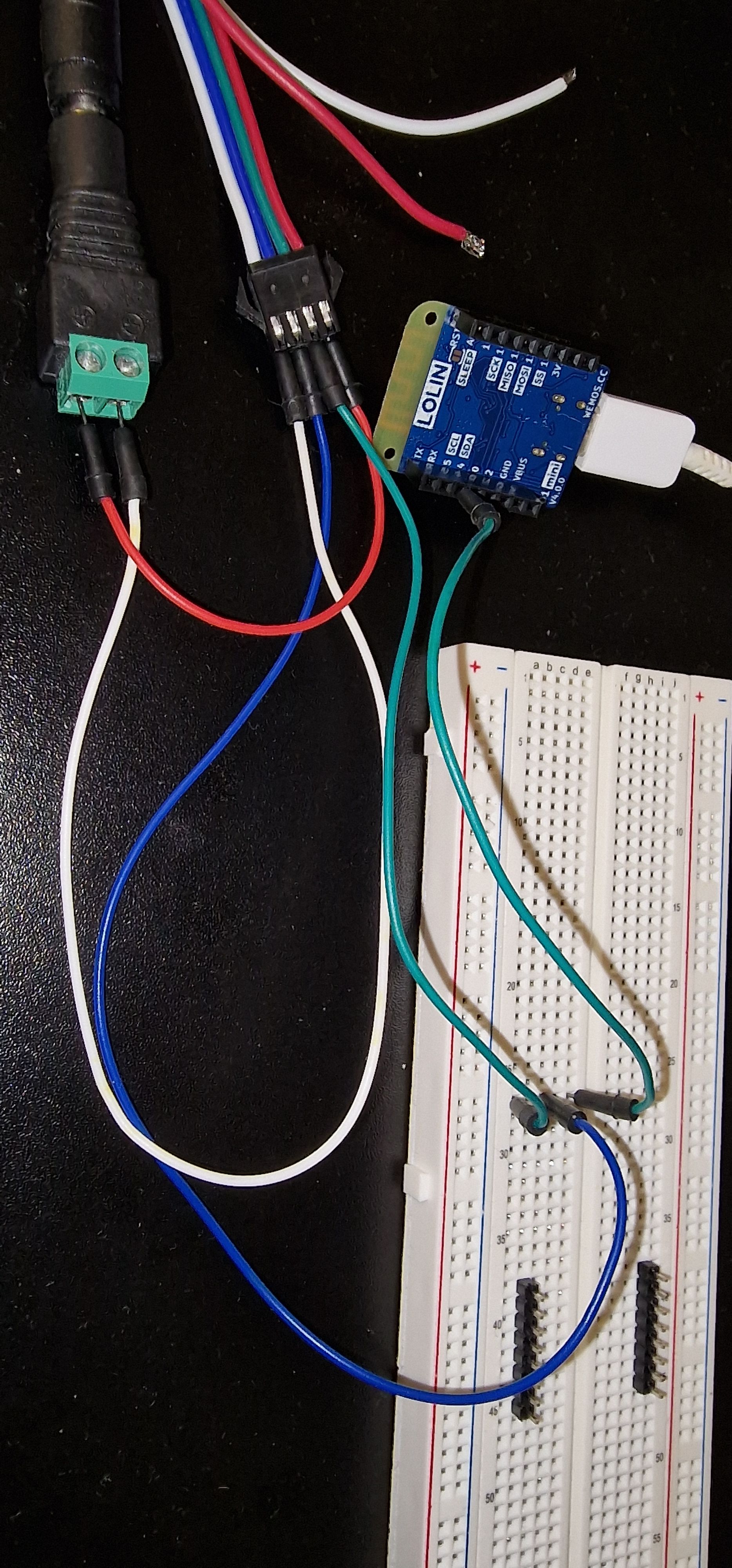

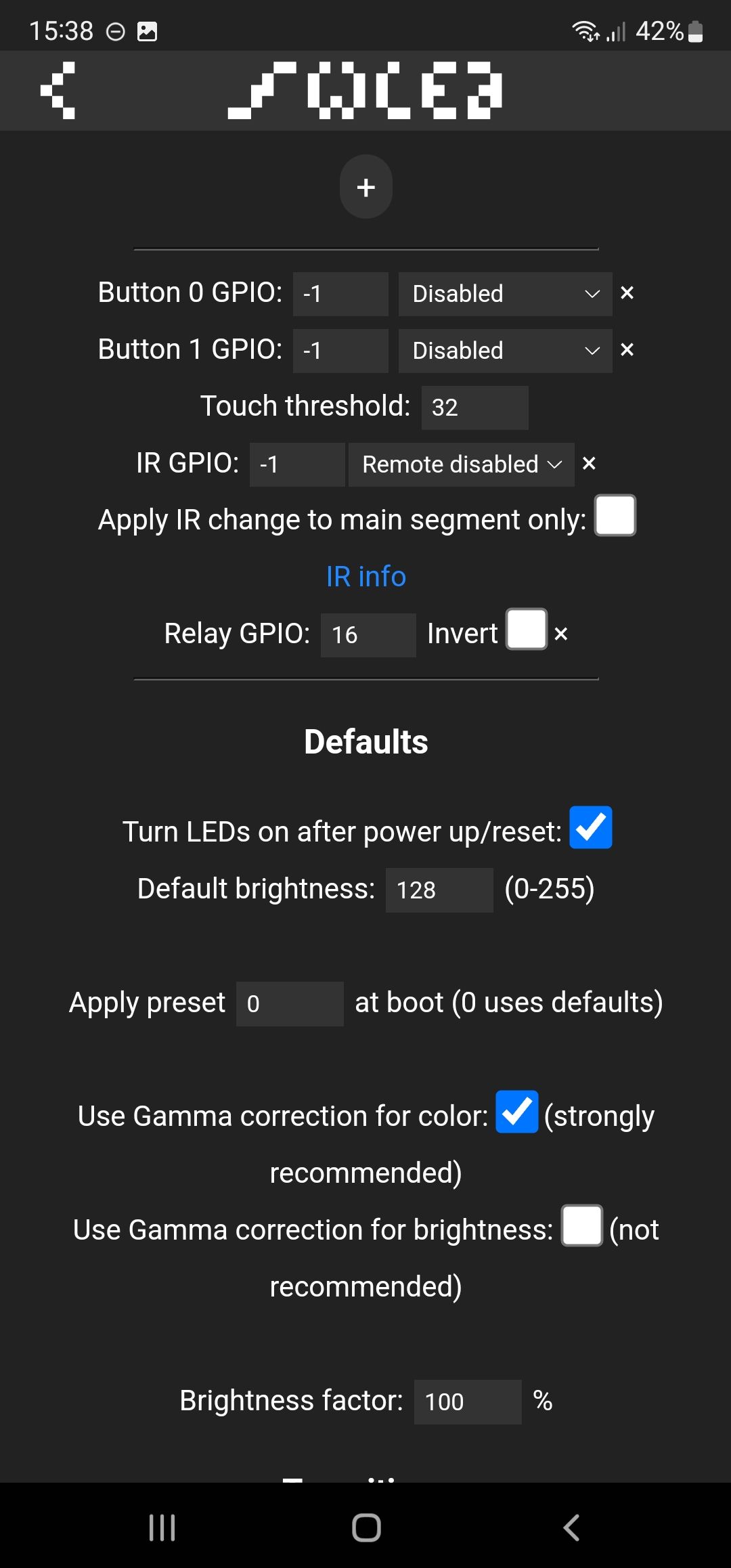

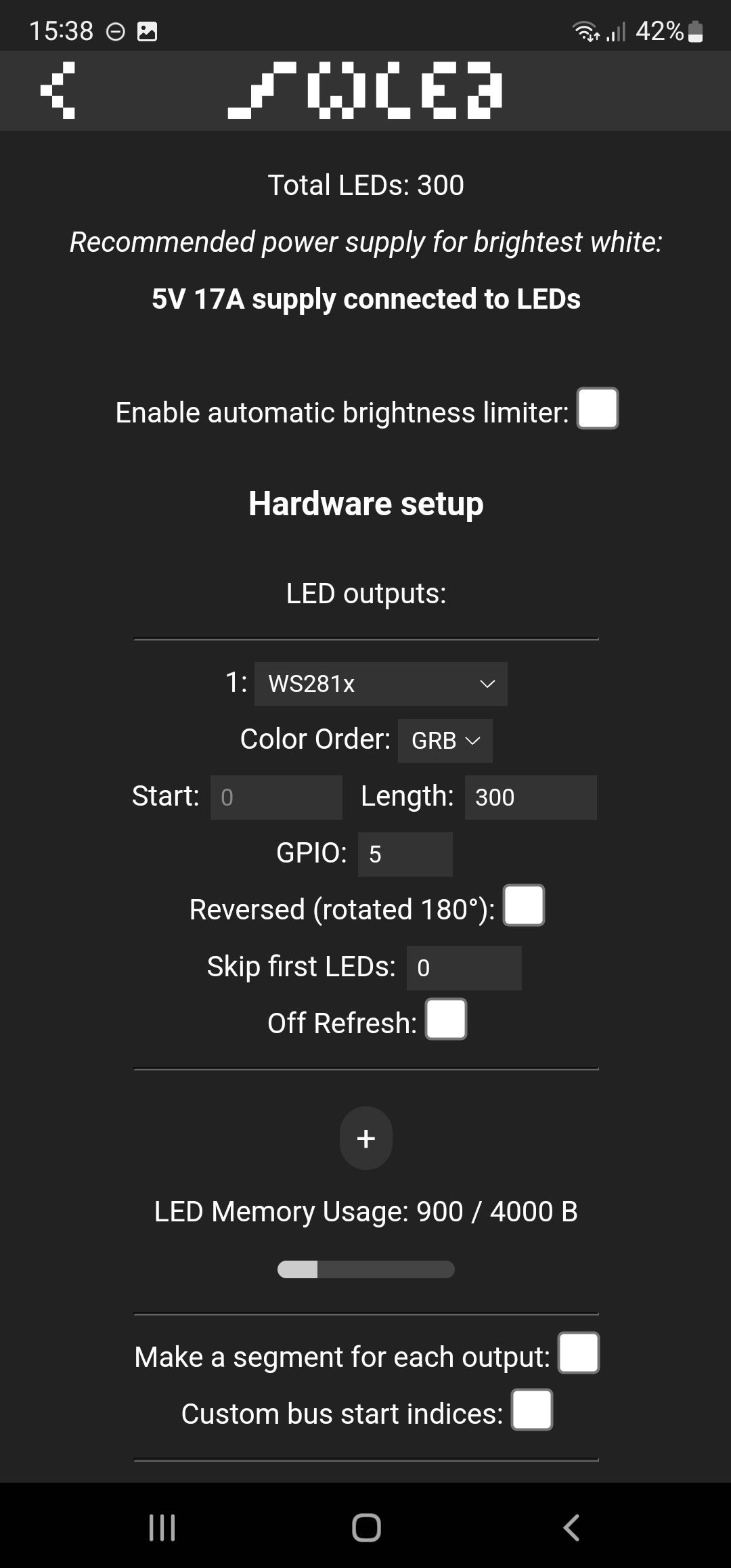

Jetzt lasse ich das Relais der Einfachheit halber Mal weg. Ich will einfach nur dass der stripe leuchtet. So habe ich verkabelt. Und anbei auch die settings. Aber es glimmt keine einzige LED. Nur beim Spannung anlegen zuckt mittendrin Mal eine LED kurz.

[Chaot]

@maxpd Na, dann klemm doch auch noch die Masseleitung vom Wemos mit an. Wie soll denn sonst der Strom in der Signalleitung fließen?

[maxpd]

@chaot

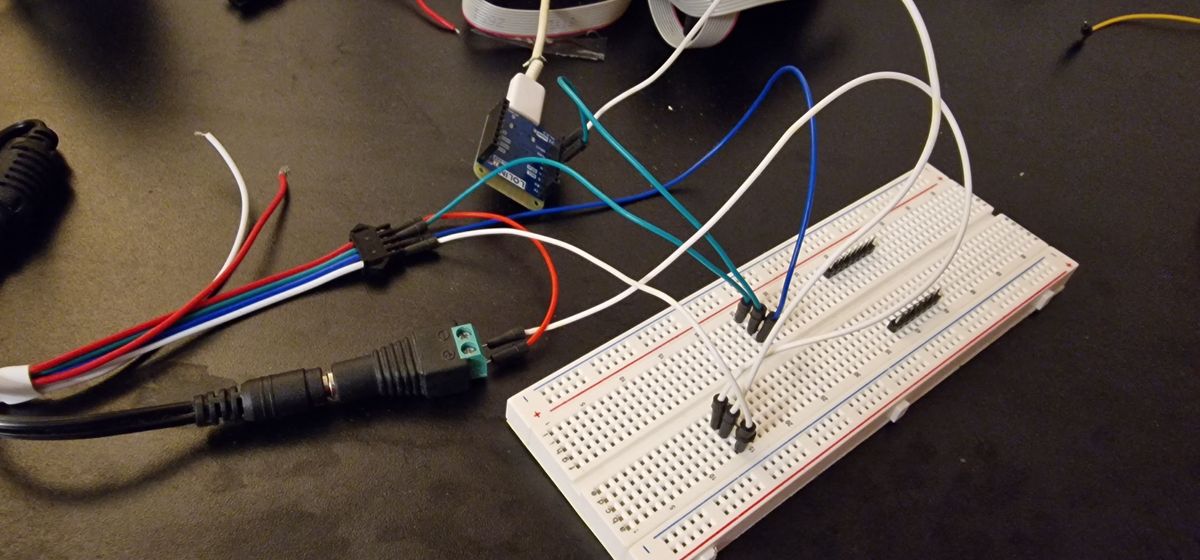

Du meinst so?

Das Brauch es normal nicht.

Vor einem Jahr ging es auch ohne

Ich vermute fast ich hab irgendwann der Datenleitung mal nen Knacks gegeben.

[Chaot]

@maxpd Da hast du aber auch nur eine der beiden Datenleitungen angeschlossen. So sollte das auch sein. Beide zusammen funktioniert soweit ich mich erinnere auch nicht.

[maxpd]

@chaot ich hatte damals die Erfahrung dass an beiden angeschlossen ein flackern der LEDs verschwunden ist. Hatte aber auch schon probiert nur eine anzuschließen. Habe jeweils die grüne und blaue vorne und hinten am stripe über alle Pins am d1 mini durchgespielt.
Spannung hat der stripe auf jeden Fall da er warm wird.
Falls das von Relevanz ist -das weiß ich nicht - ein Durchgang der Datenleitung von vorne nach hinten zum stripe lässt sich nicht positiv messen

[maxpd]

@maxpd habe nun einen neuen Strip besorgt. Den bekomme ich auch nicht zum laufen. Damit muss das Problem woanders liegen. nur wo?

Btw switche ich auf pin 2 leuchte eine LED am wemos dauerhaft blau, wenn der stripe laut WLED "an" ist. das ist bei allen anderen Pins nicht der fall.

[maxpd]

@maxpd letzte Idee die ich hatte: ich habe nun eine Node MCU 8266 wie damals verwendet. Leider funktioniert es auch mit diesem nicht. Jetzt hab ich keine Idee mehr.

[senior1418]

@maxpd

hoffe dir hilft das !

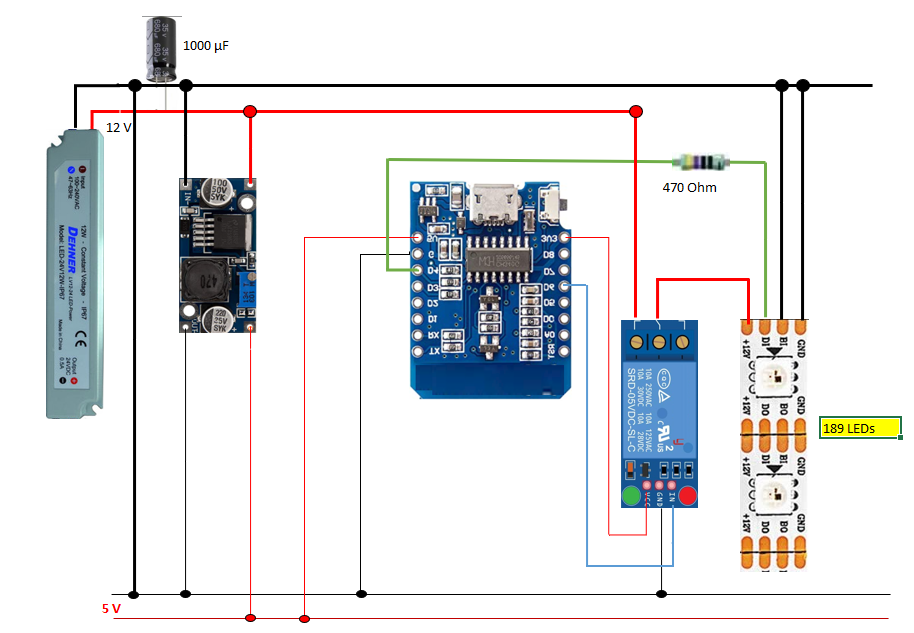

.. habe meine Doku rausgekramt. Dieser nach habe ich das verdrahtet und funktioniert auch heute noch.

[maxpd]

@senior1418 Danke. Habe mittlerweile 2 Dinge festgestellt. Punkt 1: Mein LED Stripe war defekt. Punkt 2: bringt man die Backup Data an 0 hören Artefakte am Stripe auf.
Kondensatoren und Widerstände nutze ich keine
