Hilfe bei HUE Bewegungsmelder mit HMIP Schalter
-
Das Blockly (Code) ist ein wenig kurz. Aber ich versuche es mal so. Es sind Fehler in der Zuordnung deiner Datenpunkte.
Zunächst einmal sollte beim Schalter in dem ersten "falls - mache" und im "sonst" nicht der Schalter rein, sondern die Lampe. Vermute mal Esstisch_Zone.on (oder ähnlich - falls genauer, benötige ich die Datenpunkte aus Schalter und Lampe)
Esstisch_Zone.level = 0 muss nicht gesetzt werden. (aus ist aus)
Das gleiche im 2. Trigger. Da hat nur die Lampe etwas zu suchen. Nicht der Schalter
Also 4 x Schalter gegen Esszimmer_Zone.on austauschen. Die obersten beiden Zeilen mit dem Schalter (Variable und erster Trigger) sind korrekt.
Wo sind die Taster mit dem Short_Press im oberen Trigger?
-
Die Taster habe ich durch den Schaltaktor ersetzt. Dieser ist über die RaspberryMatic mit Direktverknüpfungen von den Tastern verknüpft.
Jetzt verstehe ich auch meinen Gedankenfehler. Über den Aktor schalte ich den Strom von der Lampe weg und somit gibt es keine Rückmeldung von der Lampe.
Gibt es keine Möglichkeit das die Lampe nicht am Dauerstrom hängt?
-
Ich nahm an, dass die Lampe bereits im Dauerstrom hängt. Das kann natürlich sonst nicht funktionieren, wenn der Schalter der Lampe die Spannung nimmt...
Prinzipiell ja (Elektrik Erfahrung???)
Also Schaltaktor ohne Lampe (d.h. nur L1 und N) und Lampe (hängt jetzt wahrscheinlich im L1 out) vom Schaltaktor trennen (abnehmen) und ebenfalls direkt mit L1 verbinden.
-
Oder den Schalter mit der Lampe einschalten und eingeschaltet (Tesa drauf
) lassen.Bei Shelly und Tasmota kannst du die auch softwareseitig auf Dauerstrom setzten. Bei HmIP weiß ich das nicht...
Du hast ja noch die beiden Taster
Wäre dann das:
-
Ich gehe davon aus, das es ein Elektriker macht.

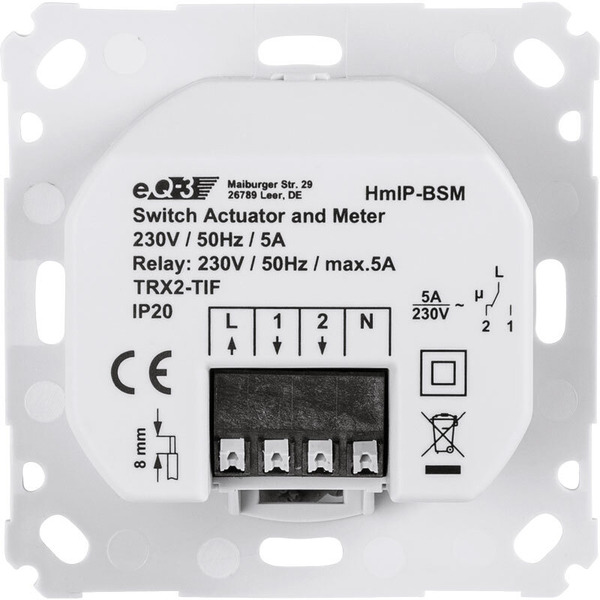

Wenn das dein Aktor ist, dann steckt wahrscheinlich in 1 oder 2 deine Esszimmerlampe. Die muss mit (L1 der ja schon in L steckt) ebenfalls in L
An N änderst du nichts
Dann hängt der Aktor an "Dauerstrom" und die Lampe ebenfalls. Die Schaltung ist danach natürlich ausschließlich logisch, d.h. wenn du den Schalter betätigst, steuerst du ausschließlich über ioBroker die Lampe.
-
Habe jetzt in der Raspberry Ausgang 2 (L1) auf Dauerstrom gesetzt und jetzt funktioniert die Schaltung. Leider ist somit der Messwertkanal 7 (Spannung, Strom, Leistung etc.) ohne Funktion.
<xml xmlns="https://developers.google.com/blockly/xml"> <variables> <variable id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</variable> <variable type="timeout" id="timeout">timeout</variable> </variables> <block type="variables_set" id="}CItR,h-o^cddY32vu^5" x="-962" y="-562"> <field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field> <value name="VALUE"> <block type="get_value_var" id="0q6t?M5`Fikei=DZlhh."> <field name="ATTR">val</field> <value name="OID"> <shadow type="text" id="?.8o;mOO^kQNr#1}@]JM"> <field name="TEXT"></field> </shadow> <block type="field_oid" id="-^w]~qRX}9(3~@URdZ2G"> <field name="oid">hm-rpc.1.00085BE98F0B6B.5.STATE</field> </block> </value> </block> </value> <next> <block type="on_ext" id="c7Gs~,7*5`nU:tgPpD1C"> <mutation xmlns="http://www.w3.org/1999/xhtml" items="1"></mutation> <field name="CONDITION">ne</field> <field name="ACK_CONDITION"></field> <value name="OID0"> <shadow type="field_oid" id="9F=1(uB*uwuXi5KB*$M7"> <field name="oid">hm-rpc.1.00085BE98F0B6B.5.STATE</field> </shadow> </value> <statement name="STATEMENT"> <block type="variables_set" id="NA-DRD]+w3loXX%yr=8{"> <field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field> <value name="VALUE"> <block type="logic_negate" id="0IQ$4]^glz]n7ZvSG%)7"> <value name="BOOL"> <block type="variables_get" id="*7+!g,~o2]_V29LvHxsR"> <field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field> </block> </value> </block> </value> <next> <block type="controls_if" id="$|2iFM}3R.O-|dHgEs)."> <mutation else="1"></mutation> <value name="IF0"> <block type="variables_get" id="zJs8@_pAJL:OY$9C)Siu"> <field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field> </block> </value> <statement name="DO0"> <block type="control" id="ejv^DGVv2yXQ=`MIV+R["> <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation> <field name="OID">hue.1.Esstisch_Zone.on</field> <field name="WITH_DELAY">FALSE</field> <value name="VALUE"> <block type="logic_boolean" id="6tY4H}u:syM`e46:9|2n"> <field name="BOOL">TRUE</field> </block> </value> <next> <block type="control" id="p/e8O-y#,YLe,Zh?)}6w"> <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation> <field name="OID">hue.1.Esstisch_Zone.level</field> <field name="WITH_DELAY">FALSE</field> <value name="VALUE"> <block type="math_number" id="9lUnH,vwW:,oC|])RO1J"> <field name="NUM">100</field> </block> </value> </block> </next> </block> </statement> <statement name="ELSE"> <block type="control" id="~E(QOxBZHBonTF-c$,BG"> <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation> <field name="OID">hue.1.Esstisch_Zone.on</field> <field name="WITH_DELAY">FALSE</field> <value name="VALUE"> <block type="logic_boolean" id="AU,,(tfUYR1[[u$cUeu!"> <field name="BOOL">FALSE</field> </block> </value> </block> </statement> </block> </next> </block> </statement> <next> <block type="on_ext" id="{TRn~M)~m`2NiLo?Vh(="> <mutation xmlns="http://www.w3.org/1999/xhtml" items="2"></mutation> <field name="CONDITION">ne</field> <field name="ACK_CONDITION"></field> <value name="OID0"> <shadow type="field_oid" id="}A|NB2FWvKg+_w*x/;$]"> <field name="oid">hue.0.BWM_Esszimmer_1.presence</field> </shadow> </value> <value name="OID1"> <shadow type="field_oid" id="Y^t!0Zi^(KqJ`qS3:^|A"> <field name="oid">hue.0.BWM_Esszimmer_2.presence</field> </shadow> </value> <statement name="STATEMENT"> <block type="controls_if" id="tpX(rch{||1_(57j,#S,"> <value name="IF0"> <block type="logic_operation" id="1D:`9XxVK^Y_TtYZnPCs" inline="false"> <field name="OP">AND</field> <value name="A"> <block type="logic_compare" id="l,*{NQVI3S(_cUAL|ryR"> <field name="OP">EQ</field> <value name="A"> <block type="variables_get" id="HXPD6fA#yb]S9^EX..2E"> <field name="VAR" id="R8XY_=dk_G6-)1S:=;EB">Schalter_an</field> </block> </value> <value name="B"> <block type="logic_boolean" id="`VyjOsk67)AIff0w)A$6"> <field name="BOOL">FALSE</field> </block> </value> </block> </value> <value name="B"> <block type="logic_compare" id="*hL92__WJVU[PHAcUe}n"> <field name="OP">LT</field> <value name="A"> <block type="get_value_var" id="=0KlD14_@F%;sLJ$_$L;"> <field name="ATTR">val</field> <value name="OID"> <shadow type="text" id="k0u}J.;zQlEUtWkC#gB8"> <field name="TEXT"></field> </shadow> <block type="field_oid" id="OXLFC%D@pUpxy.$.VF3z"> <field name="oid">hm-rpc.1.0031DD89A9F6B4.1.ILLUMINATION</field> </block> </value> </block> </value> <value name="B"> <block type="math_number" id="?o%^VARl/wOq=$4MVRdz"> <field name="NUM">50</field> </block> </value> </block> </value> </block> </value> <statement name="DO0"> <block type="control" id="(3k-^%_7_@d-CYk$!gcp"> <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation> <field name="OID">hue.1.Esstisch_Zone.on</field> <field name="WITH_DELAY">FALSE</field> <value name="VALUE"> <block type="logic_boolean" id="u2|_@DTRHxNC{HIYO6-c"> <field name="BOOL">TRUE</field> </block> </value> <next> <block type="control" id="hLpBAr^.e0Re4B_uuUQX"> <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation> <field name="OID">hue.1.Esstisch_Zone.level</field> <field name="WITH_DELAY">FALSE</field> <value name="VALUE"> <block type="math_number" id="7LBj=0Dp92aP+F-/yNjF"> <field name="NUM">50</field> </block> </value> <next> <block type="timeouts_cleartimeout" id="w5g~`hSS.X/CKhm`N,z`"> <field name="NAME">timeout</field> <next> <block type="timeouts_settimeout" id=";_(;ov3s*%^G3}OG8%a:"> <field name="NAME">timeout</field> <field name="DELAY">30</field> <field name="UNIT">sec</field> <statement name="STATEMENT"> <block type="control" id="imjPn!$@UuwI[2ltY;w$"> <mutation xmlns="http://www.w3.org/1999/xhtml" delay_input="false"></mutation> <field name="OID">hue.1.Esstisch_Zone.on</field> <field name="WITH_DELAY">FALSE</field> <value name="VALUE"> <block type="logic_boolean" id="tYb)8MV+3vTllq),#7A{"> <field name="BOOL">FALSE</field> </block> </value> </block> </statement> </block> </next> </block> </next> </block> </next> </block> </statement> </block> </statement> </block> </next> </block> </next> </block> </xml> -
Klar, der ist ja nicht mehr in der Messleitung.
Evtl. findest du Infos, ob es bei HmIP eine ähnliche Funktion gibt wie bei Tasmota die "PowerOnState" https://tasmota.github.io/docs/PowerOnState/ mit Parameter 4 = turn relay(s) ON and disable further relay control
bzw. eine Entkoppelung der Relays vom Schalter (bei Power = On)
Zu den HmIP-Schaltaktoren kann ich das nicht beantworten, da ich keine habe...
-
Erstmal vielen Dank für die Hilfe.
Mein Gedanke war, dass die Philips Hue Lampen nicht die ganze Zeit im Standby laufen. Erst wenn der Aktor den Strom einschaltet.
Die Funktion ist mir bei HmIP noch nicht bekannt, werde gleich mal die CCU3 durchsuchen.
-
Das eigentliche Problem ist der Helligkeitsunterschied. Wenn die Lampe stromlos war, muss sie sich zunächst über den Hub widerverbinden und "wirklich Online" sein, damit sie über den ioBroker und den anderen Komponenten (BWM) geschaltet werden kann.
Ansonsten könnten auch die Taster und BWM den Schaltaktor bedienen. Und erst wenn der wirklich die Lampe angeschaltet hat, mit etlicher Verzögerung die Helligkeit steuern. So ein bisschen durch Brust geschossene Lösung mit Kompromissen.Alternativ kannst du auch die Spannung bei Level 50 und 100 messen und die über einen separaten Datenpunkt über die Zeit in der die Lampe je Level an ist zuordnen.
Viel Erfolg bei der Lösungssuche mit dem Aktor...
-
Vielleicht hilft dir das? Ob der Messaktor aber dann funktioniert ist aber nach wie vor fraglich! Ausprobieren...
https://de.elv.com/forum/taster-und-relais-getrennt-nutzbar-17286
