Netzfrequenz messen und in iobroker (influx) aufzeichnen

[klassisch]

Waschmaschine und Trockner stammen von HM messenden Dosen.
SDM630 war nicht gut und ist derzeit disabled.

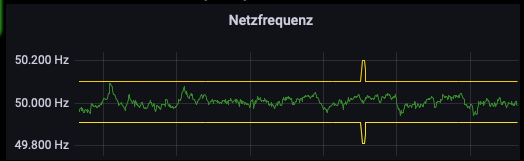

Wenn man die HM Geräte ordentlich einstellt, sind sie ganz brauchbar, wie das Event 2021 zeigt:

Noch ein Beispiel mit dem SDM630

[Lucifor1976]

Halleluja,

ich hab es mit dem Replace nicht hinbekommen, ich lese nun den Wert aus der Serie am Punkt 55 auf. Leider kann es vorkommen das 56 - 59 nicht dabei sind. Daher habe ich zwar etwas ältere Daten, aber immer einen Datenpunkt zum auslesen.

Mir ist nicht ganz klar, warum der Bereitsteller der json bei der Serie die Daten ohne Hz angibt, im Value und der Zeitverzögerung aber mit Angaben zur Einheit.. Ich dachte sowas macht man immer ganz oder garnicht einheitlich °°

Leider liefert mein Stromzähler nicht die Frequenz, was ja noch toller gewesen wäre.
Mal sehen ob ich das nun so lasse, oder doch mal irgendwie auf etwas umstelle was direkt bei uns messen kann.

Danke euch erstmal für die Hilfe.

[Homoran]

@lucifor1976 sagte in Netzfrequenz messen und in iobroker (influx) aufzeichnen:

Mir ist nicht ganz klar, warum der Bereitsteller der json

um welches JSON geht es denn eigentlich?
ich habe im Thread keins gesehen.

[Marc Berg]

@lucifor1976 sagte in Netzfrequenz messen und in iobroker (influx) aufzeichnen:

Mir ist nicht ganz klar, warum der Bereitsteller der json bei der Serie die Daten ohne Hz angibt, im Value und der Zeitverzögerung aber mit Angaben zur Einheit.. Ich dachte sowas macht man immer ganz oder garnicht

Ganz einfach: die Daten dienen eigentlich dazu, die Grafik hier https://www.swissgrid.ch/de/home/operation/regulation/frequency.html

zu erzeugen und sind nicht primär zur Datenabfrage gedacht. Dafür halt kostenlos

[Lucifor1976]

@marc-berg sagte in Netzfrequenz messen und in iobroker (influx) aufzeichnen:

@lucifor1976
In Node Red ist es eine Zeile JSONata:

$number($replace(payload, " Hz", "", 1))

Aber bei Blockly kann ich nicht helfen, das möchte ich auf meine alten Tage nicht mehr lernen.

Würdest du mir den ganzen Node-Red Block zur Verfügung stellen?
Ich habe mir das heute installiert und wurschtel mich da durch, man lernt ja nie aus

[Marc Berg]

@lucifor1976 sagte in Netzfrequenz messen und in iobroker (influx) aufzeichnen:

Würdest du mir den ganzen Node-Red Block zur Verfügung stellen?
Ich habe mir das heute installiert und wurschtel mich da durch, man lernt ja nie aus

Spoiler

[
    {
        "id": "f372b52f9584be69",
        "type": "inject",
        "z": "6556fa3d962af7db",
        "name": "inject",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "10",
        "crontab": "",
        "once": true,
        "onceDelay": 0.1,
        "topic": "",
        "payload": "",
        "payloadType": "date",
        "x": 190,
        "y": 820,
        "wires": [
            [
                "fac19936e0b901b4"
            ]
        ]
    },
    {
        "id": "fac19936e0b901b4",
        "type": "http request",
        "z": "6556fa3d962af7db",
        "name": "http request",
        "method": "GET",
        "ret": "obj",
        "paytoqs": "ignore",
        "url": "https://www.swissgrid.ch/bin/services/apicache?path=/content/swissgrid/de/home/operation/grid-data/current-data/jcr:content/parsys/chart_copy",
        "tls": "",
        "persist": true,
        "proxy": "",
        "insecureHTTPParser": false,
        "authType": "",
        "senderr": false,
        "headers": [],
        "x": 350,
        "y": 820,
        "wires": [
            [
                "2ceaf56456c06061"
            ]
        ]
    },
    {
        "id": "2ceaf56456c06061",
        "type": "change",
        "z": "6556fa3d962af7db",
        "name": "change",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "payload.table[0].value",
                "tot": "msg"
            },
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "$number($replace(payload, \" Hz\", \"\", 1))",
                "tot": "jsonata"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 520,
        "y": 820,
        "wires": [
            [
                "b6637f9d297ba38b"
            ]
        ]
    },
    {
        "id": "b6637f9d297ba38b",
        "type": "ioBroker out",
        "z": "6556fa3d962af7db",
        "name": "SwissHz",
        "topic": "mqtt.0.power.Elektro.SwissHz",
        "ack": "true",
        "autoCreate": "false",
        "stateName": "",
        "role": "",
        "payloadType": "",
        "readonly": "",
        "stateUnit": "",
        "stateMin": "",
        "stateMax": "",
        "x": 680,
        "y": 820,
        "wires": []
    }
]

[Lucifor1976]

@marc-berg

Perfekt, herzlichen Dank

[Marc Berg]

@lucifor1976 sagte in Netzfrequenz messen und in iobroker (influx) aufzeichnen:

@marc-berg

Perfekt, herzlichen Dank

Für die andere Datenquelle könnte man den "Change" Node einfach weglassen und hätte auch das Ergebnis. Da muss man dann über eine "Catch"-Node die relativ häufigen HTTP-Fehler auffangen, sodass nicht das ganze Log damit vollgemüllt wird.

[Lucifor1976]

@marc-berg
Ich bin ja neu in Node-Red Habe aber jetzt alle meine externen Requests von meinem schlampingen Blockly auf Node-Red umgebaut und ich muss sagen das gefällt mir sehr gut bis jetzt und dabei habe ich mir vorgenommen Javascript zu lernen, was ich aber nun wieder völlig vergessen kann, da nicht nötig

[Marc Berg]

@lucifor1976

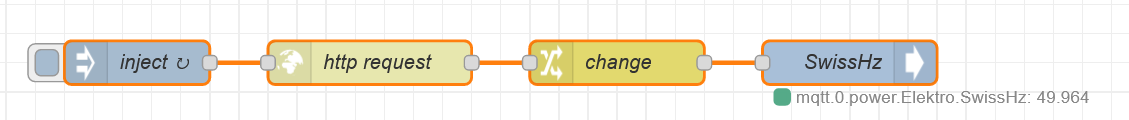

Schön, dass ich helfen konnte. Wenn du z.B. alle Nodes für die Netzfrequenz markierst und über das Menü gruppierst, sieht das (so finde ich) noch aufgeräumter aus und man spart sich die Beschreibungs-Nodes. Ist natürlich Geschmackssache.
