DMP8624 -> iobroker

[Ralla66]

@fimoknete

zwischen dem DPM und dem Win PC ist nur der mitgelieferte USB RS485 Stick dazwischen.
Im Gerätemanager prüfen ob der Stick erkannt wurde.

[Ralla66]

@wal

mal am Bus getestet, fragt das Script 1 mal pro sec ab ?

S
if upsecs>30
then
smlj=1
endif

[fimoknete]

@ralla66 Genauso ist das angeschlossen. Modbus erkennt aber keinen Adapter im Iobroker. Im Gerätemanager ist der Stick allerdings als Port10 Serial erkannt. Was muss ich denn bei Modbus einstellen. Woher weis ich denn die ID vom DMP?

[Wal]

@fimoknete ,
nix modbus adapter, sonoff adapter

edit: bin gerade im falschen Film, ignoriere die Nachricht.

[Wal]

@ralla66 ,
bei dir kommt nichts gescheites an.
Bei mir sehen die Nachrichten anders aus.
Ich glaube 01 03 sind Nachrichten vom Modbusprotokoll.
Ja, es kommen permanent Daten.

[Ralla66]

@fimoknete

habe dein System nicht, ID vom DPM ist default 1

[Wal]

@ralla66 ,
soll ich dir mal meine Tasmota-Firmware zu Verfügung stellen ?
Evtl. liegt es daran.

[Ralla66]

@wal

ok, TX ESP über TTL RX / USB RS232 nach PC bringt 7F FF FF ....... 7F usw
Ist das Init oder Abfrage für Daten `

[Wal]

@ralla66 ,
ich habe nur den ESP an das Terminal angeschlossen und darüber kommen auch die Daten.

Es ist das Abfragen.
Hier der Init:

[Ralla66]

@wal

ok prüfe ich morgen in Ruhe, werde mal den DPM per RS485 am PC mit Hterm testen.
Stell mal bitte die 01 03 Anfrage hier ein die ich senden muß.
Danke
Nachtrag: sollte ok sein

[Wal]

@ralla66 ,
habe jetzt mal 1,00 ..2,00..3,00..4,00 V eingegeben.

01 06 00 00 00 64 00 02 27 D9  1,00V
01 06 00 00 00 C8 00 02 E7 F8  2,00V
01 06 00 00 01 2C 00 02 A6 33  3,00V
01 06 00 00 01 90 00 02 67 D7  4,00V

das deckt sich mit dem Skript.

01 03
müssten laut Skript die ausgelesenen Werte sein.

>M 1
+1,3,m,16,9600,DC,1,2,010300000001,010300010001,010300020001,010310010001,010310020001
1,010302SSssxxxx@i0:100,Spannung (set),V,sVolt,2
1,010302SSssxxxx@i1:1000,Strom (set),A,sCur,2
1,010302SSssxxxx@i2:1,Ausgang (set),,sSwitch,0
1,010302SSssxxxx@i3:100,Spannung (disp),V,dVolt,2
1,010302SSssxxxx@i4:1000,Strom (disp),A,vCur,2

[Ralla66]

@wal

ok, der ESP müsste ja am TX per TTL die 01 03 ....... Periodisch senden.
Das würde ich ja in Hterm per TTL RS232 USB sehen.
Da scheint am ESP was nicht zu stimmen.
Grübel

[Wal]

@ralla66 ,
verbinde doch einfach den ESP mit dem PC und lese mit Hterm mit, hmm oder geht das nur mit meinem ESP32.
Ich muss mal ein Wemos mini testen.

[Wal]

@fimoknete ,
wenn dein DPM seriell kann,

1. flashe den esp mit dieser SML Tasmota Firmware.
2. richte WLAN, MQTT für den Sonoff-Adapter ein und übernehme das Skript von Seite 1, du musst die ESP Pins nicht zuordnen, das macht das Skript.
3. schließe an Gpio1 und 3 TX und RX an , VCC an 5V und GND an GND.
4. stelle am DPM das Modbus Protokoll ein.

das war es.

[Ralla66]

@wal

hier ESP TTL PC hterm

[Wal]

@ralla66 ,
das stimmt nicht, liegt evtl. am ESP. Ich teste mal mit einem Wemos und melde mich morgen.

[Ralla66]

@wal

ok, Test gleicher ESP 8266, Tasmota SML und Script von oben.
TX -> BF F7 ........................ BF F7

Morgen weiter

[Wal]

@ralla66 ,
habe den Wemos dran und der funktioniert auch wie der ESP32.

Hast du das wirklich auf 1 gestellt:

edit: Das ist es nicht habe es getestet, da bringt er bei mir auch die 01 03, es lässt sich nur nicht bedienen.
Ich habe dann die Baudrate auf 115200 im Gerät verstellt und das Skript geändert, da brachte Hterm fast sowas wie bei dir als das noch auf 9600 stand.
Das Teil funktioniert aber dann auch mit 115200.

Du wirst eine RS485/seriell Wandlerplatine brauchen.

[Wal]

Temperaturanzeige funktioniert auch.

>M 1
+1,3,m,16,9600,DC,1,2,010300000001,010300010001,010300020001,010310010001,010310020001,010310030001
1,010302SSssxxxx@i0:100,Spannung (set),V,sVolt,2
1,010302SSssxxxx@i1:1000,Strom (set),A,sCur,2
1,010302SSssxxxx@i2:1,Ausgang (set),,sSwitch,0
1,010302SSssxxxx@i3:100,Spannung (disp),V,dVolt,2
1,010302SSssxxxx@i4:1000,Strom (disp),A,vCur,2
1,010302SSssxxxx@i5:1,Temp,°C,tCur,1
#

[Ralla66]

@wal

Morgen, neue Erkenntnisse.

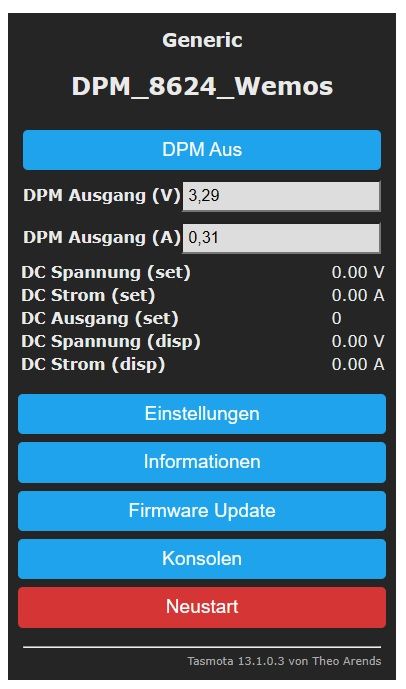

ESP war defekt läuft nun auf Wemos D1und NodeMCU.

Volt und Ampere Einstellungen funktionieren.
Ein / Aus funktioniert nur EIN.

09:34:54.738 MQT: stat/tasmota_3CECBB/RESULT = {"tpow":1}

Web Gui zeigt Aus an.
Firefox macht zicken, Chrome etwas besser
set und disp keine Anzeige

Würde ganz gerne Testen ob Aus per RS485 geht.
Wie ist den der Befehl und was sollte als Antwort zurück kommen.
