S7 mit Node Red (node-red-contrib-s7)

[HF_SPSler]

@wal Moin zusammen.

Ich habe jetzt die letzten zwei Tage insgesamt fünf Variablen auf SPS Seite auf Ausreißer überprüft und wenn einer Aufgetreten wäre einen Zähler hochgezählt. Was soll ich sagen, der Zähler ist auch nach zwei Tagen immer noch 0 - es ist also aus meiner Sicht davon auszugehen, dass es zu keinen Ausreißern mehr kommt

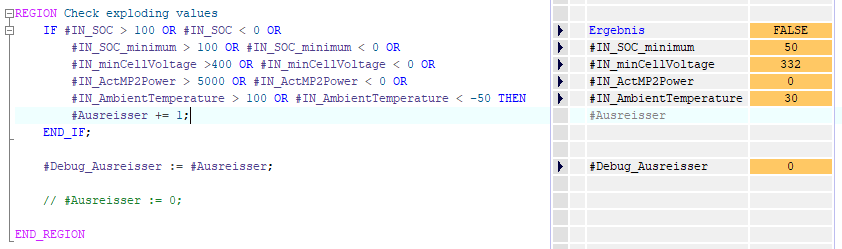

Um ganz sicher zu gehen dass ich nicht irgendeinen Denkfehler bei dem Testaufbau drin hab hier meine Vorgehensweise:

PS: Bei AmbientTemperature nicht wundern, da sich der betreffende Akku im Gartenhaus befindet ist er mit einer Heizmatte versehen und der Temperaturfühler der eigentlich die Raumtemperatur im Gartenhaus misst wird aktuell dazu mißbraucht die Heizmatte zu messen. die 30°C sind also plausibel

[Wal]

@hf_spsler ,
das scl müsste stimmen, danke.

[fu_zhou]

@hf_spsler Nachdem du gem. deiner Signatur Logos im Einsatz hast: Willst du hier mal eine Einschätzung abgeben?
https://github.com/ioBroker/ioBroker.s7/issues/301#issue-2080449908

Tuning1 created this issue in ioBroker/ioBroker.s7

closed S7 Adapter negative Werte #301

[HF_SPSler]

@fu_zhou Moin, kurz zum S7 Adapter bezüglich Ausreißer: Bis jetzt keinerlei Auffälligkeiten, der Zähler steht noch immer bei 0

Bezüglich Logo: Meine Logos übernehmen Sensor- Aktoraktivitäten in den jeweiligen Geschossen, sie sind aber als Slaves an die S7 angebunden und haben zum Iobroker keinen Kontakt. Einzig die S7 als Kopf-SPS kommuniziert über einen DB mit Iobroker. Da kann ich leider nichts sinnvolles beitragen.

[Kone]

@hf_spsler
ich hab filtere die aussreißer in der s7 raus mit diesem baustein.

FUNCTION_BLOCK "Mittelwert_Real_gleite4"
{ S7_Optimized_Access := 'FALSE' }
VERSION : 0.1
//Der Baustein  berechnet über 4 Messwerte hinweg einen gleitenden Mittelwert.
//Die Bildung des Mittelwertes basiert auf folgender Gleichung:
//Yi=(X1+X2+X3+...+X4)/4.  Einen Schritt später werden die Messwerte wie folgt
//durchgeschoben.
//Yi+1=(X2+X3+...+X4)/4.
//Wird der Baustein z.B. nur alle 100ms einmal durchlaufen, so mittelt er über
//1,0 Sek. hinweg die Messwerte.
   VAR_INPUT
      Eingangswert : Real;
      Max_Positiv : Real := 32000.0;
      Max_Negativ : Real := 0.0;
   END_VAR

   VAR_OUTPUT
      Mittelwert_Ausgang : Real;
      Zahlenbereich_Fehler : Bool;
   END_VAR

   VAR_IN_OUT
      Start_oder_Reset : Bool;
   END_VAR

   VAR
      Messwert_Schiebereg : Real;
      Messwert_Schiebereg1 : Real;
      Messwert_Schiebereg2 : Real;
      Messwert_Schiebereg3 : Real;
      Messwert_Schiebereg4 : Real;

      Summe_der_Messwerte : Real;
      FP_Takt : Bool;
   END_VAR

   VAR_TEMP
      Zu_klein : Bool;
      zu_Positiv : Bool;
      zu_Negativ : Bool;
   END_VAR


BEGIN
NETWORK
TITLE = Arbeitstakt aufbereitung
      A "SysDat_DB100".BlinkTakt_500msek_AnwPgm;
      FP #FP_Takt;
      JCN druu;

NETWORK
TITLE = Prüfung des Zahlenbereiches

      L #Eingangswert;
      A OV;
      = #Zahlenbereich_Fehler;
      JC druu;

      L #Max_Positiv          ;// grösste pos. Zahl stutzen
      L #Eingangswert;
      <R;
      = #zu_Positiv;
      A #zu_Positiv;
      JCN zpos;
      L #Mittelwert_Ausgang;
      T #Eingangswert;
      SET;
      = #Zahlenbereich_Fehler;
zpos:      L #Max_Negativ               ;// grösste neg. Zahl stutzen
      L #Eingangswert;
      >R;
      = #zu_Negativ;
      A #zu_Negativ;
      JCN zneg;
      L #Mittelwert_Ausgang;
      T #Eingangswert;
      SET;
      = #Zahlenbereich_Fehler;


NETWORK
TITLE = Alles löschen
zneg:      A #Start_oder_Reset;
      JCN ruek;
      L 0.0;
      T #Mittelwert_Ausgang;
      T #Messwert_Schiebereg1;
      T #Messwert_Schiebereg2;
      T #Messwert_Schiebereg3;
      T #Messwert_Schiebereg4;

      T #Summe_der_Messwerte;
      SET;
      R #Start_oder_Reset;

ruek:      NOP 0;


NETWORK
TITLE = Mittelwertberechnung Teil 1
      L #Eingangswert             ;// Neun Wert hinzufügen
      L #Summe_der_Messwerte;
      +R;
      T #Summe_der_Messwerte;


NETWORK
TITLE = Eins weiter Schieben
      L #Messwert_Schiebereg3;
      T #Messwert_Schiebereg4;
      L #Messwert_Schiebereg2;
      T #Messwert_Schiebereg3;
      L #Messwert_Schiebereg1;
      T #Messwert_Schiebereg2;

      L #Eingangswert;
      T #Messwert_Schiebereg1;


NETWORK
TITLE = Mittelwertberechnung Teil 2
      L #Summe_der_Messwerte      ;// Ältesten Wert abziehen
      L #Messwert_Schiebereg4;
      -R;
      T #Summe_der_Messwerte;
      L 3.0;
      /R;
      T #Mittelwert_Ausgang;
druu:      NOP 0;


END_FUNCTION_BLOCK

[mickym]

Mit der normalen Filternode im Nahbandmodus kann man Ausreiser ganz einfach rausfiltern ohne Mittelwerte. Die verfälschen nur.

[HF_SPSler]

@kone Moin, nun, einen Monat nach meinem letzten Post zur Außreißerthematik, nachdem ja eine erfolgreich Änderung im S7 Adapter erfolgte, benötige ich keinen Workaround mehr um durch Software entstandene Außreißer heraus zu filtern - aber trotzdem danke für deinen Ansatz

[Wal]

@hf_spsler @Kone ,
@apollon77 hatte aber noch keine Zeit den Patch zu überprüfen, deshalb muss der Adapter noch von meinem Github Account installiert werden.

[apollon77]

Sorry. Kommt die nächsten Tage. Wirklich

[apollon77]

1.4.3 mit dem Fix auf den Weg ins latest ... npm und github wäre schon da. Latest dann heute nacht denke ich
