alte Fenstersensoren Smart machen

[berndsolar13]

@ralla66

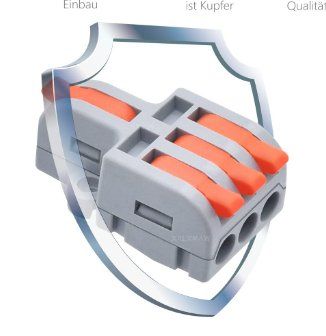

meinst bestimmt diese

oder ?
Ich hab ein Problem festgestellt, sobald ich im Keller irgend ein Gerät an mache, was am selben Stromkreis wie der Wemos hängt, dann gehen die 2 Sensoren auf null.

Ich muss dann das USB Kabel aus dem Netzteil ziehen, und quasi einen Hardware Reset machen.
Deswegen soll man vermutlich den Widerstand dazuwischen machen, oder ?

[Ralla66]

@berndsolar13

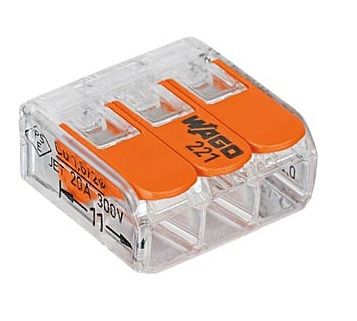

diese:

wieso Widerstand, zeig mal wo, Pullup ?
Beibt der ESP am leben, hat immer Spannung ?
Das script ist immer aktiv ?
Tausche zuerst die Spannungsversorgung.
Dann achte auf die GPIOs, nicht alle sind benutzbar.
Hier Bootpins vermeiden , eher nach sonstiger Belegung auswählen..
Habe noch eine 2 ten hier sonst teste ich mit wenn das nicht läuft.
Zeige mal das script ob das soweit Fehlerfrei ist.
Bin nicht der Held in Scripting aber für grobe Fehler sollte das reichen.

[berndsolar13]

@ralla66

am Script kann es ja nicht liegen, selbst wenn ich es deaktiviere, sind ja in der WebUI die Sensoren Werte vorhanden.
Aktuell betreibe ich die Sensoren an D2 und D3.

Der ESP ist dann noch da, die Webobefläche ist aktiv, sollte es noch mal vorkommen, schaue ich mal was die Konsole ausspuckt.

Sollen die Widerstände nicht Spannungsspitzen vermeiden ?
Aber vielleicht erledigt sich das Problem mit dem ESP32 von selber

Hab ein Bild gefunden mit Widerstand

Hab mal Google befragt
https://github.com/arendst/Tasmota/issues/3187

rhavin42 created this issue in arendst/Tasmota

closed AM2301 loses connection after a couple of hours #3187

[Ralla66]

@berndsolar13

die Widerstände halten den Pegel sauber damit du klare 0 oder 3,3 Volt hast.
Nicht unbedingt beim DHT notwendig.
PinOut
D3 ist doof nimm D1
Selbst nehme ich immer D5 - D8 zum basteln.
Per ADC0 kannste ja die Spannung vom ESP überwachen.
StatusSNS kennste ja auch sowie Display.

[berndsolar13]

@ralla66

Ich werde es mal beobachten, und dann ne Liste aufsetzen, für Pin macht Probleme, und dann alle durchtesten., Auch wechsel ich mal das Netzteil. Sollte alles nicht klappen am EPS32 später, dann hole ich mir eine Tüte Widerstände

[Ralla66]

@berndsolar13

bissl Hühnerfutter ist nicht verkehrt, Widerstände, Kondesatoren, Transtistoren und LEDs.
20 Teile die nix Kosten aber sehr helfen können.
Gibt es da keine Sets in den Shops ?

sowas :

Nachtrag:

nicht das sich die internen Pulldown der GPIOs mit dem Pullup beißen.
Laß mal die Widerstände weg oder testen anderer GPIO.

[berndsolar13]

@ralla66

Nach deinem Tipp hab ich die Sensoren D1 + D2 auf D2 +D3 verlegt,
Also den von D1 ab und auf D3 gesteckt, das war vor rund 48h.

Seit dem gabs keinen Ausfall mehr, es lag eventuell wirklich am D1, das der nicht Sensor tauglich ist.
Woran erkennt man das im GPIO Pinout auf deinem verlinkten Bild ?

[Ralla66]

@berndsolar13

mehrere gleiche Sensoren sind immer schwierig. Das kommt tief aus Tasmota heraus,
Das fängt dann immer mit SetOption an und hört meist beim Frust auf.
Vermeide ich einfach.

Beim basteln halt wahrscheinliche Prob GPIOs vermeiden.
BootPins, die beim booten High oder Low sein müssen.
Die beim booten von IN nach Out oder umgekehrt wechseln.
Zu beachten sind auch immer interne Pullups.
Und wenn dann mal ein Takt ( SCL ) gebraucht wird
eben an einen GPIO der Takt kann anschließen.

D3 hat ja einen internen Pullup, das wirds wohl sein.
Also falsch beschaltet.

D5 bis D7 ist zum testen immer gut.

[berndsolar13]

@ralla66

kurze Info, meine ESP32 aus China sind heute angekommen.
Die 4.7k Ohm Widerstände vor einigen Tagen

Werde dann mal anfangen, die Fenster + Türkontakte inklusive einem oder wenn es läuft auch den 2. DHT22 anzuschließen.

Das nächste Projekt wird wohl ein Luftqualitätssensor
Die ESP32 haben ja genug Pins
https://www.az-delivery.de/products/mq-135-gas-sensor-modul

[Ralla66]

@berndsolar13

mit denen hab ich auch noch nicht gespielt.
Sind die Tasmota kompatibel ?
Saugen ja mit 180 ma gut Strom

[berndsolar13]

@ralla66

gut frage, gibt aber auch andere nur unwesentlich teurer

Hab die ESP32 heute mal beschrieben, das war ein Krampf.
Da die den CH340 Chipsatz haben, brauchte ich wieder einen anderen Serial Treiber.
Nach einer Stunde und unzähligen Reboots, konnte ich endlich verbinden.
Leider weigert sich Tazmotizer, meckert immer was mit Fehler in Head 64.
Der Webinstaller von Tasmota ging.

Da gabs aber auch noch so eine Sache, man kann nur Uploaden, wenn man gleichzeitig den Boot Button gedrückt hält, Damit dürften Updaten über die GUI schwierig werden. Muss ich später mal testen, hatte aktuell eh keine fertige ESP32 Firmare zum testen. Eine Minimal Bin wie beim Wemos hab ich nicht gefunden.

Meine vorbereiteten Firmwares gehen nicht, da die ja ESP8266 waren
Muss ich mir wieder eine Sensors mit allen was man braucht compolieren.
Falls du eine fertig hast, kannst sie gerne hochladen.

[Ralla66]

@berndsolar13

für CH340 den Driver v3.4 nehmen, Win 11 ersetzt den gerne automatisch mit v 3.8 !
teste mal die Bastel,bin, weiß grad nicht was drin ist.

tasmota32.factory.bin
tasmota32.bin

[berndsolar13]

@ralla66

ok danke, dann teste ich mal

[Ralla66]

@berndsolar13
release
musste mal testen, erst die safeboot per ota danach die Wunsch.bin

[BananaJoe]

@berndsolar13 sagte in alte Fenstersensoren Smart machen:

Leider weigert sich Tazmotizer

Das ist jetzt aus dem Kopf, aber Tasmotizer ist nicht für ESP32 geeignet (meine ich). Ich habe da immer den "ESP-Home-Flasher" genommen, auch im Tasmota zu flashen.

Auf der GitHub-Seite steht es auch:

[berndsolar13]

@bananajoe sagte in alte Fenstersensoren Smart machen:

Das ist jetzt aus dem Kopf, aber Tasmotizer ist nicht für ESP32 geeignet

ok danke, wieder was neues gelernt
mit der online Variante gehts ja zum Glück

[berndsolar13]

Mal ein Update des "nan" Problem des DHT22 AM2301 Sensors.
Ich hatte genug Zeit zum testen

diverse Wemos D1
3 ESP32 CH340
Tasmota
Arduino
diverse Netzteile
mit und ohne 4,7 kohm widerstand
diverse GPIO
3 verschiedene DHT22

es hat keine Auswirkung, sobald ich im Keller das Licht einschalte (Leuchtstoff Röhre) dann geht der Sensor auf nan. Der Sensor hängt quasi an der selben Leitung, da Steckdosen und Licht die selbe Zuleitung ist.

Laut dem offiziellen Datenblatt hab ich nur noch eine Möglichkeit
https://www.sparkfun.com/datasheets/Sensors/Temperature/DHT22.pdf

100 nF Kondensator zwischen 3,3 V und GND.
Er soll wohl Spannungsspitzen abfangen.
Der Widerstand ist wohl nur dafür da, das der Sensor auch an längeren Leitungen noch funktioniert.
Ist blöd, wenn ich abends die Kellerfenster schließen will, wenn die Temperatur auf nur noch 4 Grad gefallen ist, und das Dashbord dann nur noch "nan" meldet.

Oder ich muss die Lampe wechseln

[Ralla66]

@berndsolar13 sagte in alte Fenstersensoren Smart machen:

Dashbord dann nur noch "nan"

ESP lebt noch und arbeitet noch ?

[berndsolar13]

@ralla66

ja, der funkt noch per MQTT, und die Oberfläche also Web UI ist abrufbar, der SR04 Ultraschall ändert doch noch seine Werte in der Oberfläche.

[Ralla66]

@berndsolar13

SR04 ? DHT im Keller
lebt, Web UI hat Werte, Mqtt nan ?
